| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000436 | 更新日 | 2018/04/10 |
Q：縦・横の縮尺が違う図面ですが、［土木］－［面積計算］で面積を求めるにはどうしたらよいですか。
A：縦・横の縮尺を考慮して求積できます。［設定］－［縮尺設定］で縮尺があるかどうか確認し、ない場合は［追加］で［縦縮尺］［横縮尺］をそれぞれ入力してから［土木］－［面積計算］を行ってください。
操作方法

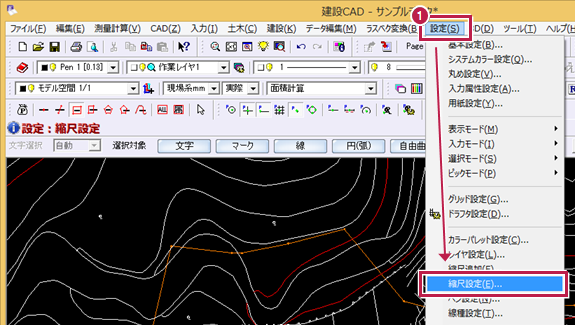

- ［設定］－［縮尺設定］をクリックします。

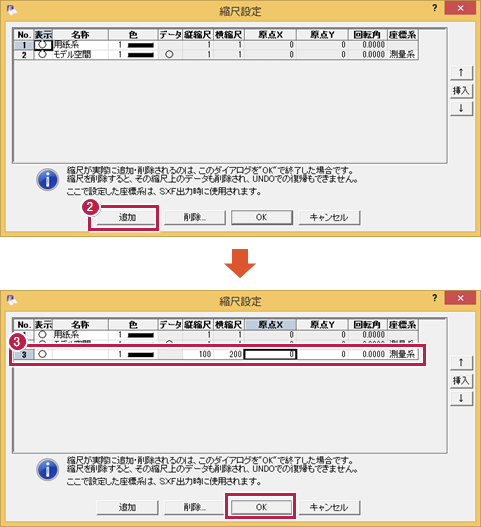

- 縮尺がない場合は［追加］をクリックします。
- ここでは［縦縮尺］に「100」、［横縮尺］に「200」を入力して［OK］をクリックします。

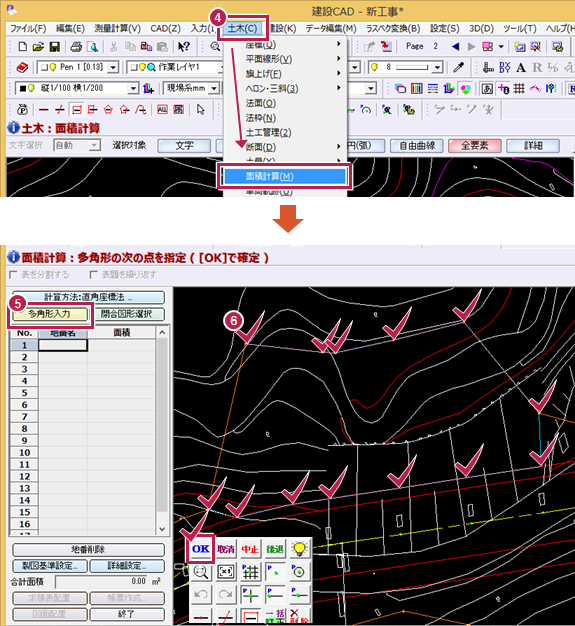

- ［土木］－［面積計算］をクリックします。
- ［多角形入力］をONにします。
- 面積を計測する範囲を順にクリックして、最後に右クリックして［OK］をクリックします。

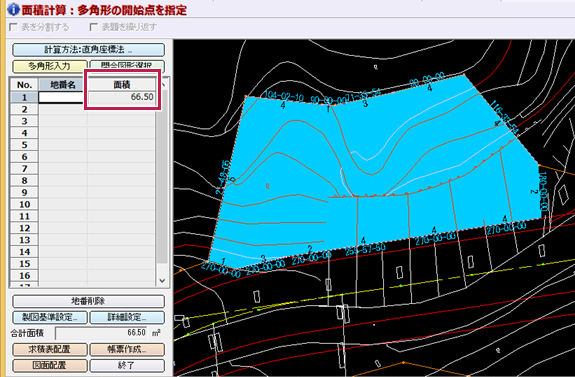

範囲指定した部分が求積されます。
