CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M000439 更新日 2018/04/10
Q：《線形計算》でマイナス測点から入力しています。 20mピッチで「-75m」の測点名が「No.-4+5」になります。「No.-3-15」にしたい場合はどうしたらよいですか。
A：［線形計算］－［計算条件］－［路線計算条件］で［マイナス測点］の［+杭表示］を「No.-○-○m」にしてください。

操作方法

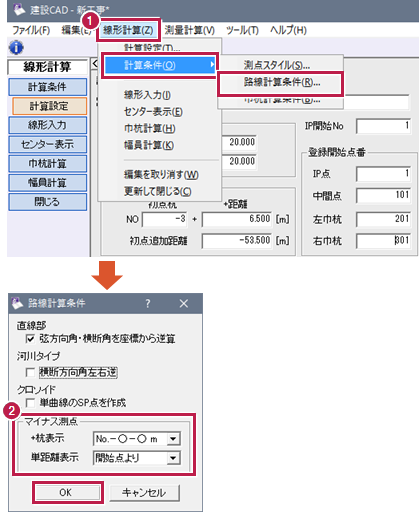

  1. ［線形計算］－［計算条件］－［路線計算条件］をクリックします。
  2. ［マイナス測点］の［＋杭表示］で「No.-○-○m」を選択して［OK］をクリックします。
