CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M000444 更新日 2018/04/10
Q：横断現地盤で副断面を入力していますが、センター点と結線しないのはどうしてですか。
A：副断面選択時に表示される［副断面設定］で結線タイプを［センター地盤高と結線する］に設定してください。センター地盤高の点と現地盤データの左右それぞれ1点目を結線します。

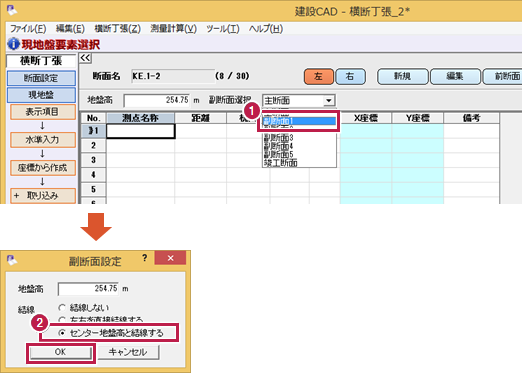

操作方法

  1. 副断面を選択します。
  2. ［センター地盤高と結線する］のチェックをONにして［OK］をクリックします。
