CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M000454 更新日 2018/04/10
Q：《横断丁張》の［計画］－［TS出来形］－［断面設定］にて［道路中心との離れ］を設定して［座標登録］しても反映されません。
A：［道路中心との離れ］は横断面構成上の左右のオフセット（ずれ）に使用するもので、座標値には反映しません。なお、TS出来形の基本線形XML出力時には［道路中心との離れ］として記述されています。

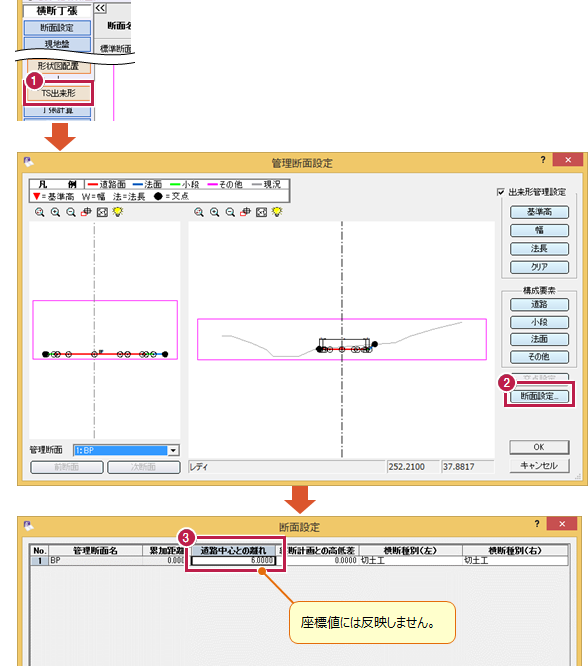

操作方法

  1. ［TS出来形］をクリックします。
  2. ［断面設定］をクリックします。
  3. ここでの［道路中心との離れ］の値は横断図構成上の左右のずれに使用します。
    座標値には反映されません。
