| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000765 | 更新日 | 2018/04/10 |
Q：塗潰しやCAD要素の一部分を削除するにはどうしたらよいですか。
A：［データ編集］－［カット］－［範囲指定］の［多角形］、［範囲内削除］で、指定内のデータを部分削除してください。
操作方法
- ［データ編集］－［カット］－［範囲指定］をクリックします。

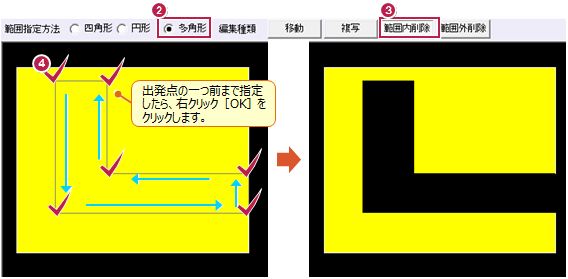

- インプットバーの［範囲指定方法］の［多角形］をクリックします。
- ［編集種類］は［範囲内削除］をクリックします。
- 範囲の指定で開始点の手前まで終了したら、右クリックして［OK］をクリックします。指定範囲の内側が削除されます。
メモ
- ［範囲内削除］指定で、塗潰しの中抜き（ドーナツ形状）の削除はできません。
- 指定範囲内の線・円・円弧・楕円・楕円弧・自由曲線・補助線なども一緒に削除されます。削除したくないデータは、あらかじめ［レイヤ非表示］などの設定が必要です。
