Q：《建設CAD》で、レイヤを変更して［訂正］で見ると変更したレイヤになっていますが、［形状表示］では元のレイヤのままです。どうしたらよいですか。
A：パック（グループ）化してレイヤを持たせたため、パックのレイヤが優先されている状態だと思われます。［データ編集］－［パック］－［編集］でレイヤを「未定義」にしてください。
操作方法
- ［データ編集］－［パック］－［編集］をクリックします。
- パックを選択します。
- ［レイヤ］を「未定義」にして、［OK］をクリックします。
［全て初期化］で、すべてのパックのレイヤを「未定義」に変更できます。
解説

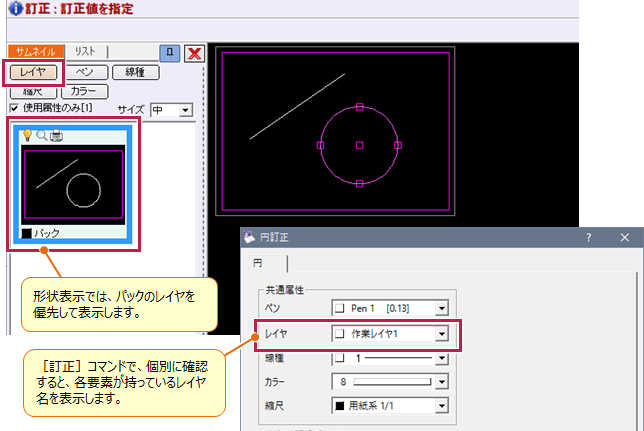

［データ編集］－［パック］－［作成］でパック（グループ）化したデータにレイヤを定義している場合、［形状表示］の［レイヤ］ではパック要素を優先して表示します。
ただ、［データ編集］－［訂正］で個別に確認をすると、パックのレイヤ名ではなく、個々に持っているレイヤ名が表示されるため、［形状表示］との食い違いが出る場合があります。

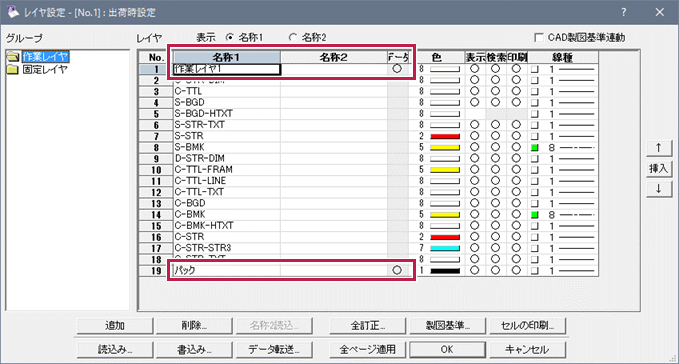

また、［設定］－［レイヤ設定］では、個々のレイヤ名とパックのレイヤ名の両方が表示され、データ欄の「○」も両方に入ることになります。
