Q：斜めの図形を水平に回転するにはどうしたらよいですか。
A：［データ編集］－［移動］－［移動回転］で、水平にしたい2点を指定したら、［設定］－［入力モード］－［ドラフタ］をONにして回転してください。
操作方法

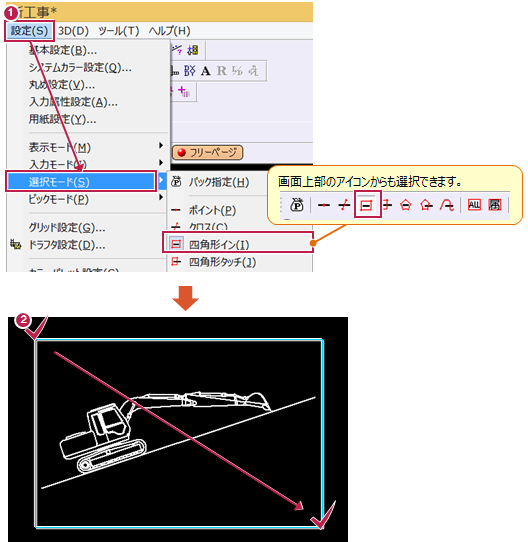

- ［設定］－［選択モード］－［四角形イン］をクリックします。
- 範囲を指定します。

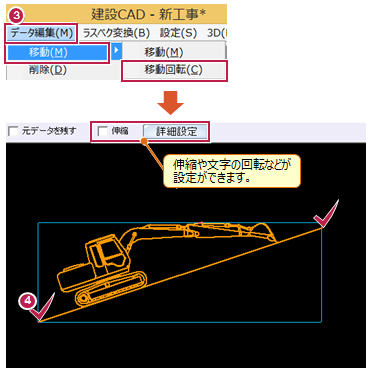

- ［データ編集］－［移動］－［移動回転］をクリックします。
- 移動元の基準点と方向を指定します。

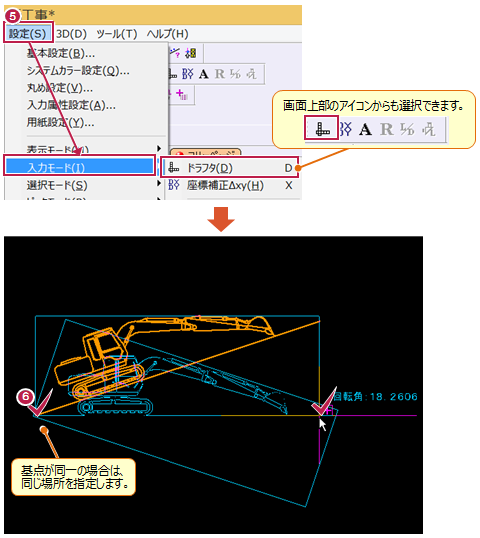

- ［設定］－［入力モード］－［ドラフタ］をクリックします。
- 移動先基準点と方向を指定します。
メモ
- ［設定］－［選択モード］には、他にも［範囲指定］方法があります。
- インプットバーの［伸縮］をONにすると、移動先の基準点と方向の2点間で図形が伸縮します。
