CAD（汎用） > その他編集
プログラム名 建設CAD Ver. Ver.18 ID M000781 更新日 2018/04/10
Q：図面が小さいので用紙一杯に大きくするにはどうしたらよいですか。
A：［データ編集］－［伸縮］－［伸縮］で「指定方法」の［マウス］をONにして大きくしてください。
※縮尺は考慮されませんので、任意サイズで拡大したいときにご利用ください。

操作方法

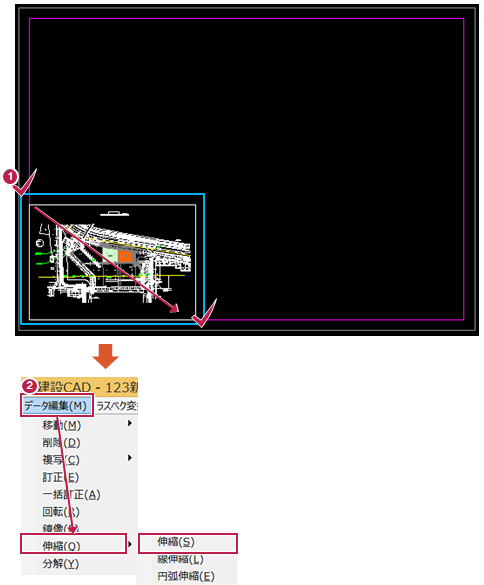

  1. 図面範囲を選択します。
  2. ［データ編集］－［伸縮］－［伸縮］をクリックします。
    3. 　

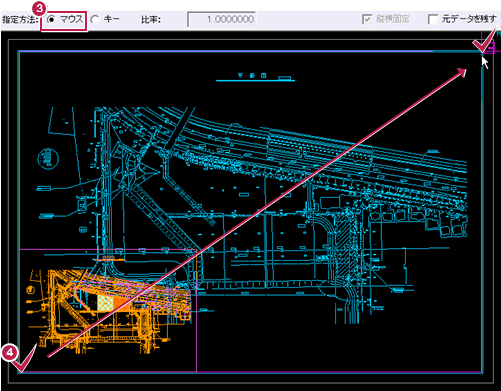

  3. インプットバーの［指定方法］の［マウス］をONにします。
  4. 基準を指定して、範囲を指定します。
メモ
  • 倍率でサイズ指定する場合には、インプットバーの［キー］をチェックONにして［比率］を入力します。
  • 図面の縮尺や座標系を考慮した拡大・縮小は、［データ編集］－［縮尺編集］－［縮尺編集］の［縮尺を変更する］でおこないます。
