プログラム名 建設CAD Ver. Ver.20 ID M000798 更新日 2021/01/26
Q：図面の黒色の線や文字だけ印刷できなくなってしまったのですが、どうしたらよいですか。
A：［ファイル］－［印刷プレビュー］の［出力設定］－［ペン］タブの［CAD設定色が白色の要素は反転しない（※CAD背景色が白のみ有効）］のチェックをOFFにします。

操作方法

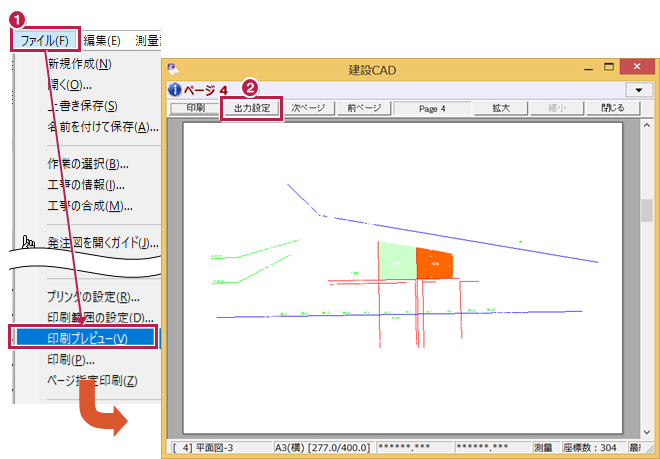

  1. ［ファイル］－［印刷プレビュー］をクリックします。
  2. ［出力設定］をクリックします。
    3. 　

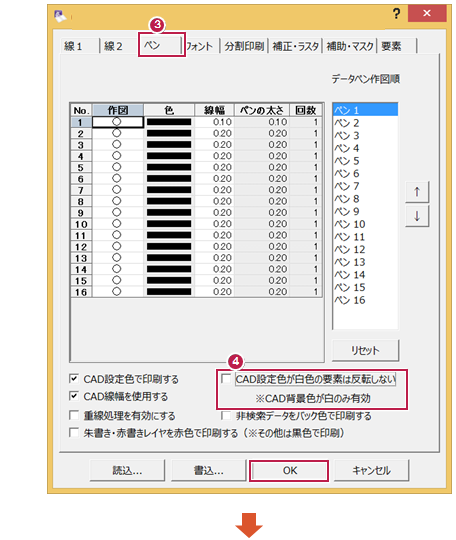

  3. ［ペン］タブをクリックします。

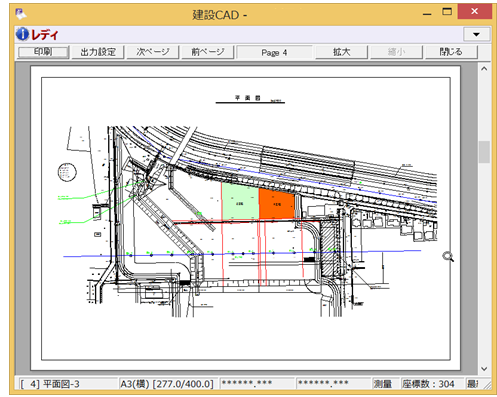

  4. ［CAD設定色が白色の要素は反転しない（※CAD背景色が白のみ有効）］のチェックをOFFにして、［OK］をクリックします。

メモ
  • ［出力設定］は、［ファイル］－［印刷］で設定することもできます。
  • 背景色が白色で、白色で入力したデータを白色のまま印刷したい場合に［CAD設定色が白色の要素は反転しない］のチェックをONにします。例えば、塗潰しに白抜き文字を入力した場合などに使用します。
