プログラム名 建設CAD Ver. Ver.18 ID M000846 更新日 2018/04/10
Q：《建設CAD》で赤書きをした文字が赤色になりません。赤色に変更するにはどうしたらよいですか。
A：［設定］－［表示モード］の確認と、［赤書き］レイヤの確認をおこなって入力してください。

操作方法

■［現在の色で作成］をOFFにして、「赤書き」レイヤの色を使う方法

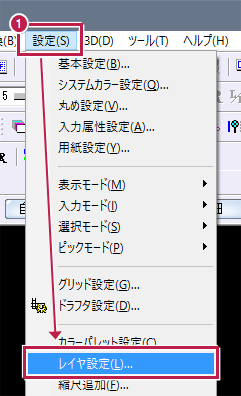

  1. ［設定］－［レイヤ設定］をクリックします。

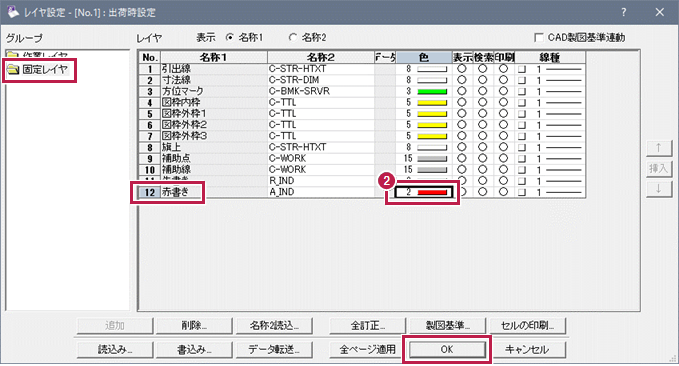

  2. ［固定レイヤ］の［赤書き］の［色］を「赤」にして、［OK］をクリックします。

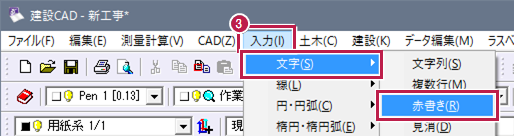

  3. ［入力］－［文字］－［赤書き］をクリックします。

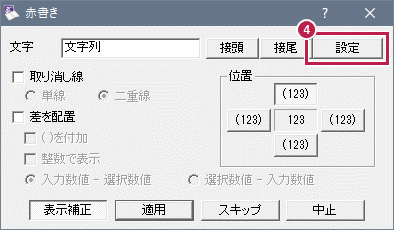

  4. 文字列指定後に、［設定］をクリックします。
  5. ［現在の色で作成］をOFFにして、［OK］をクリックします。

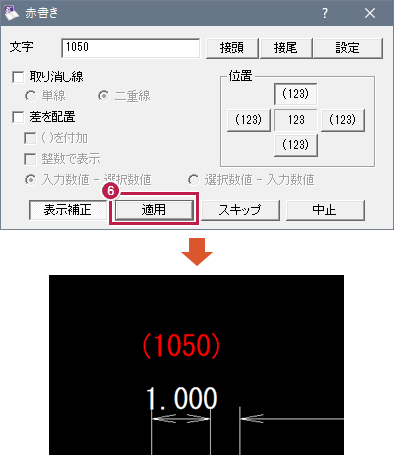

  6. ［適用］をクリックします。
    ※［設定］－［表示モード］は［表示色：レイヤ］［表示色：カラー］のどちらを選択してもOKです。

　

■［現在の色で作成］をONにして、［表示モード］の設定で色を切り替える方法

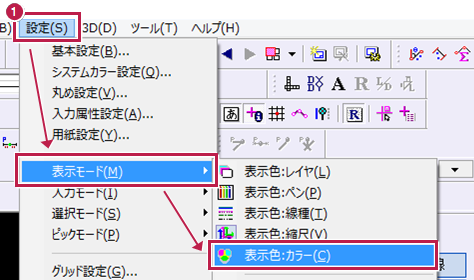

  1. ［設定］－［表示モード］－［表示色：カラー］をクリックします。

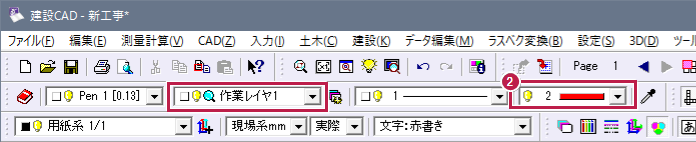

  2. ツールバーのカラーを「赤」に設定します。
    レイヤを分けたい場合はツールバーでレイヤを選択（作業レイヤ）します。
  3. ［入力］－［文字］－［赤書き］をクリックします。
  4. 文字列指定後に、［設定］をクリックします。
  5. ［現在の色で作成］をONにして、［OK］をクリックします。
  6. ［適用］をクリックします。
    ※［設定］－［表示モード］で何を選択するかによって、色の設定欄が変わります。
    　［表示色：レイヤ］の場合は、赤色の作業レイヤを選択します。
