| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000847 | 更新日 | 2018/04/10 |
Q：SXFデータ（SFC/P21）で出力すると色が変わってしまいます。
A：SXFデータ（SFC/P21）は、［設定］－［表示モード］－［表示色：カラー］で見たときの色で出力になります。
※レイヤやペンで色分けした場合は、［ALL］で図面全体を選び、［一括訂正］で［カラー］を「レイヤの色」「ペンの色」に変換してからSXF出力してください。
※レイヤやペンで色分けした場合は、［ALL］で図面全体を選び、［一括訂正］で［カラー］を「レイヤの色」「ペンの色」に変換してからSXF出力してください。

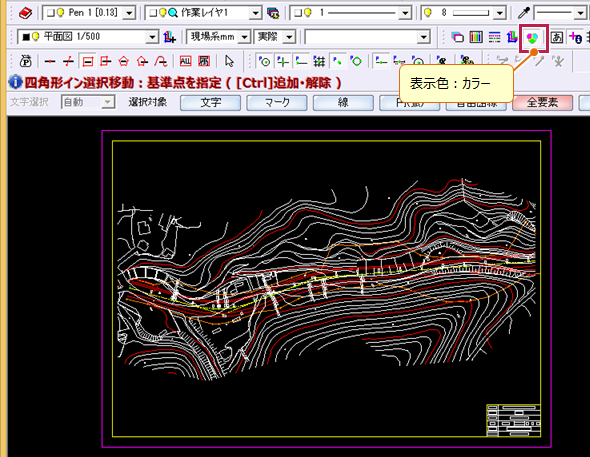

下の図は、EX-TREND武蔵で［表示色：カラー］の画面です。
メモ
- 線幅については、既定の線幅になっているものはそのまま出力されますが、既定の線幅になっていない線は一番近い線幅に変換されて出力されます。
- 「SFZ」「P2Z」形式で出力した場合も同様です。
