Q：図面の一部を拡大図面にするにはどうしたらよいですか。
A：［土木］－［拡大図］で作成してください。

操作方法

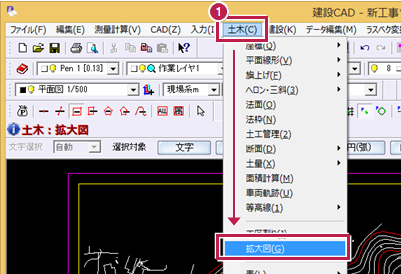

  1. ［土木］－［拡大図］をクリックします。

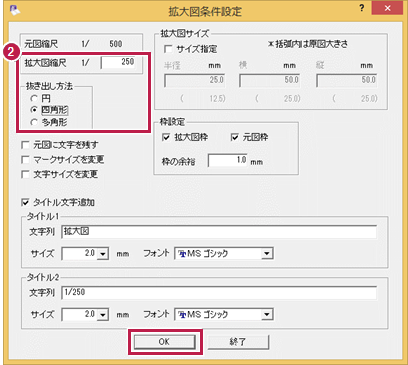

  2. 縮尺や文字などの各設定を行います。
    操作例では拡大図縮尺を「1/250」、抜き出し方法を「四角形」にして［OK］をクリックします。

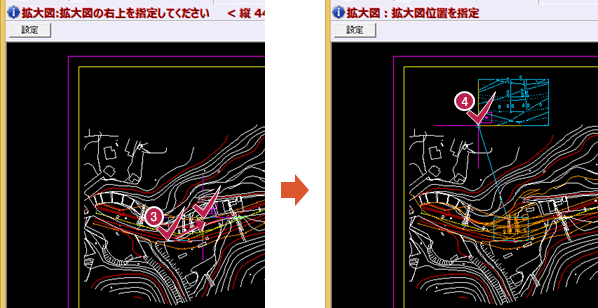

  3. 拡大図の範囲をクリックします。
  4. 拡大図の配置位置をクリックします。
