| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M000863 | 更新日 | 2018/04/10 |
Q：《建設CAD》で、図面上の座標を登録する方法を教えてください。
A：［土木］－［座標］－［登録］で、指定方法（「単点指定」「領域指定」）を選択し、図面上の登録したい箇所をクリックしてください。登録した座標は［測量計算］－［座標入力］で確認できます。
操作方法

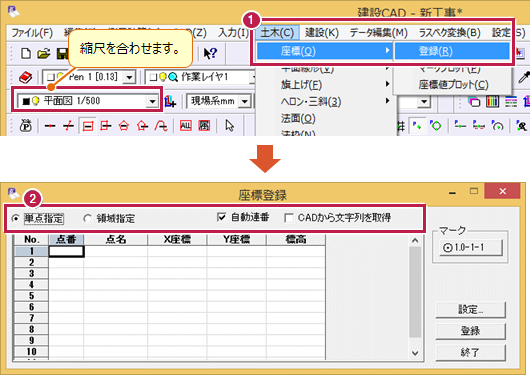

- 縮尺を合わせた状態で、［土木］－［座標］－［登録］をクリックします。
- 指定方法等を設定します。操作例では［単点指定］［自動連番］をONにします。

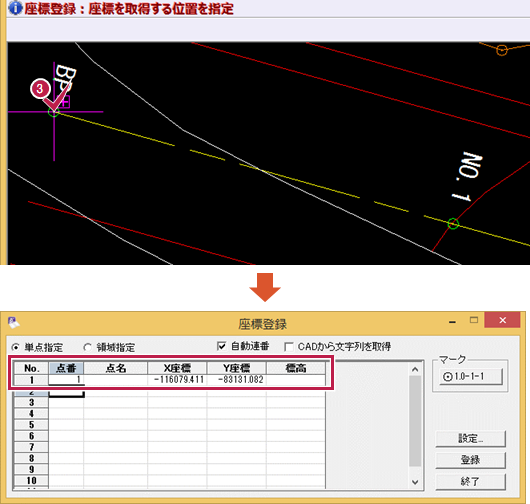

- 登録したい箇所をクリックします。座標が取り込まれます。

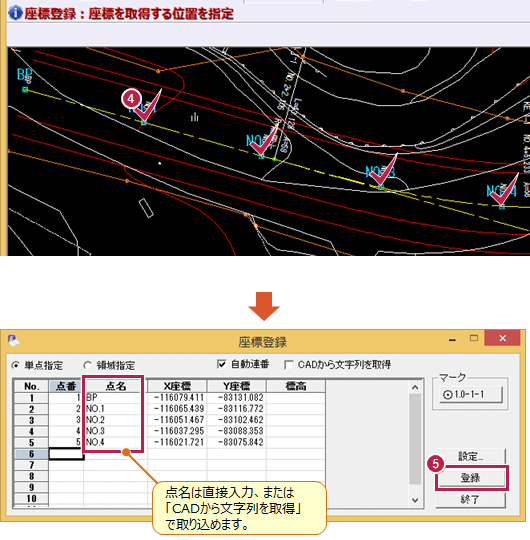

- 同様にして登録したい箇所を順番にクリックします。
- 点名を入力して［登録］をクリックします。

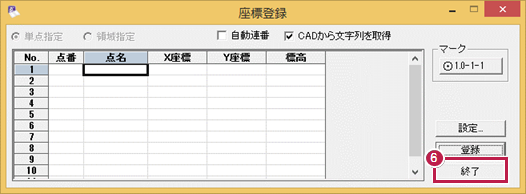

- ［終了］をクリックします。

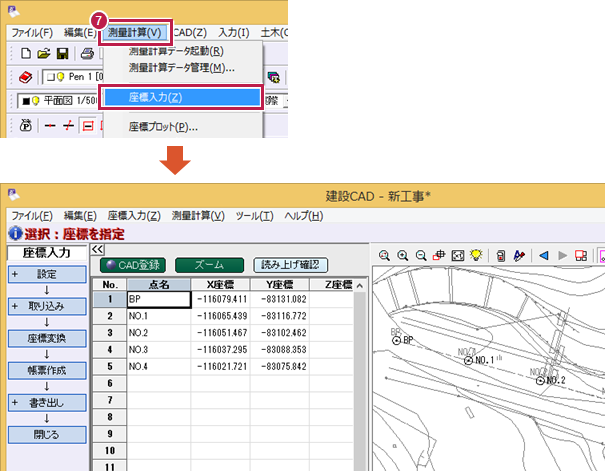

- ［測量計算］－［座標入力］をクリックします。座標が登録されています。
メモ
- 《座標入力》で図面上から座標点を登録する方法はこちらです。
- コマンド実行時は、強制的に座標系モードが［測量系］に切り替わります。
以降の操作も［測量系］のままになります。
