Q：寸法値を、m単位ではなくmm単位で描くにはどうしたらよいですか。
A：入力単位を［現場系mm］にしてください。整数で描く場合は、［丸め設定］の［寸法］タブで［距離］を「0桁」にしてください。

操作方法

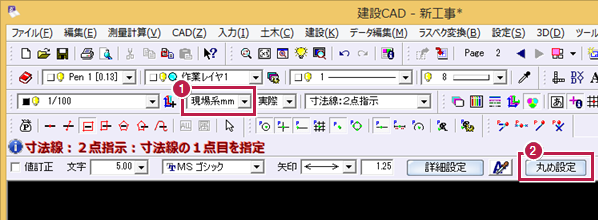

  1. ［入力］－［寸法線］－［2点指示］で、入力単位を［現場系mm］にします。
  2. ［丸め設定］をクリックします。
  3. ［寸法］タブの［距離］を「0桁」にして［OK］をクリックします。

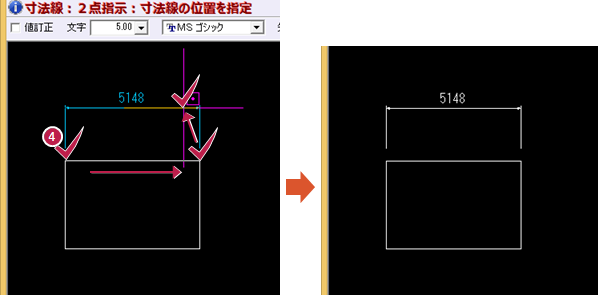

  4. 寸法線を入力します。
    寸法値がmm単位になります。
