CAD（汎用） > 計測・寸法
プログラム名 建設CAD Ver. Ver.18 ID M000890 更新日 2018/04/10
Q：寸法線の矢印を消して、ただの実線にしたいのですが、一度に変更するにはどうしたらよいですか。
A：寸法線要素のデータであれば、［一括訂正］で一度に変更ができます。
［寸法線］タブの［始点属性］［終点属性］を変更してください。

操作方法

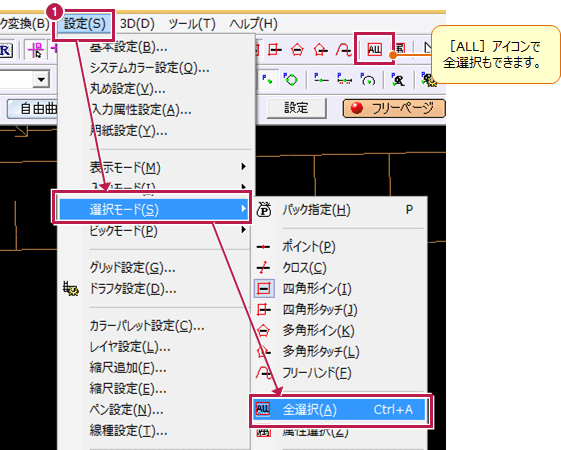

  1. ［設定］－［選択モード］－［全選択］をクリックして図面全体を選びます。

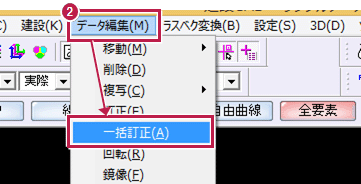

  2. ［データ編集］－［一括訂正］をクリックします。

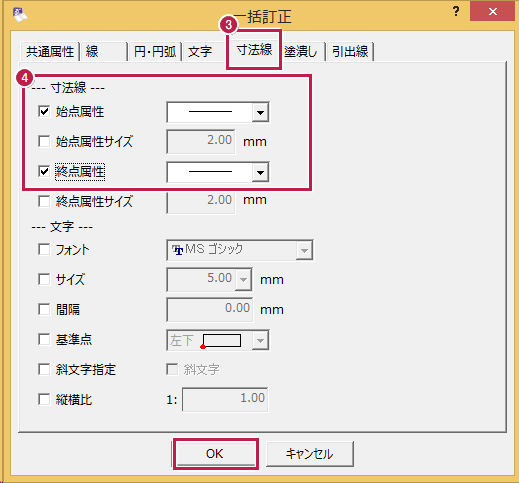

  3. ［寸法］タブをクリックします。
  4. ［始点属性］［終点属性］をそれぞれONにして、実線のみの寸法線タイプを選択したら、［OK］をクリックします。
