CAD（汎用） > その他入力
プログラム名 建設CAD Ver. Ver.18 ID M000906 更新日 2018/04/10
Q：円弧を4等分するように補助点を入力するにはどうしたらよいですか。
A：［入力］－［補助］－［等分割（要素指定）］で円弧選択後に始点を指定し、［入力モード］［分割方法］を指定して「等分数」を「4」に設定してください。

操作方法

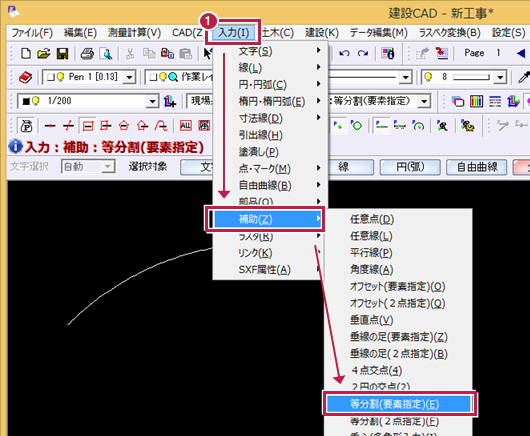

  1. ［入力］－［補助］－［等分割（要素指定）］をクリックします。

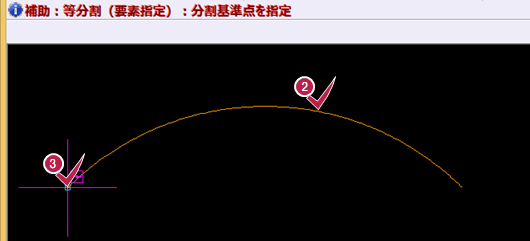

  2. 円弧を選択します。
  3. 分割の基準点（始点）をクリックします。

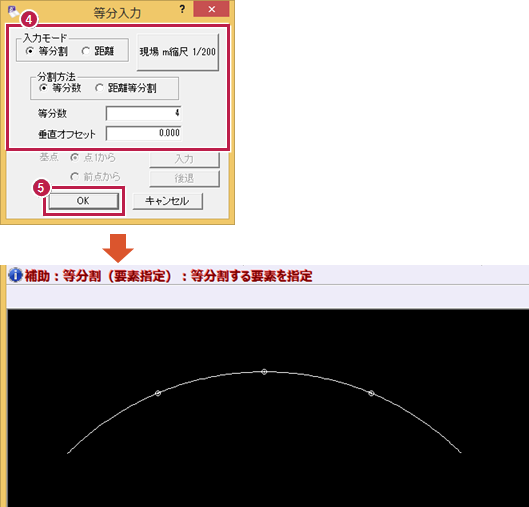

  4. ［入力モード］を「等分割」、［分割方法］を「等分数」にして［等分数］に「4」を入力します。
  5. ［OK］をクリックします。
