プログラム名 建設CAD Ver. Ver.18 ID M000909 更新日 2018/04/10
Q：《建設CAD》に、Excelにあるイラストを貼り付けることはできますか。
A：Excelのイラストを［コピー］し、《建設CAD》で［編集］－［形式を選択して貼り付け］でオブジェクト配置ができます。
※ただし、オブジェクトはCADコマンドが使用できないため、ファイルとして保存して［ラスタ］－［配置］する方法がお勧めです。

操作方法

■オブジェクトとして配置する方法

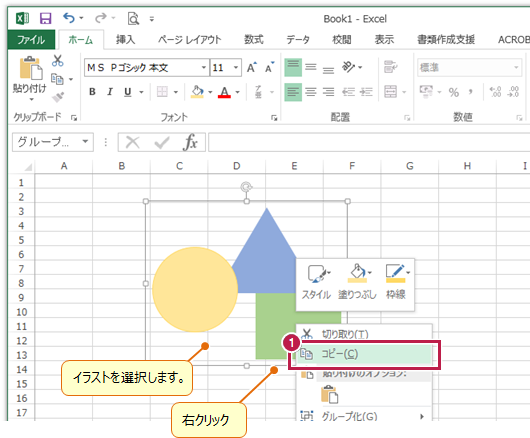

  1. Excelでイラストを選択し、右クリックして［コピー］をクリックします。

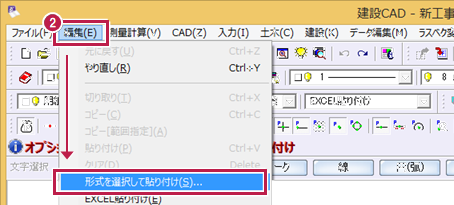

  2. ［編集］－［形式を選択して貼り付け］をクリックします。

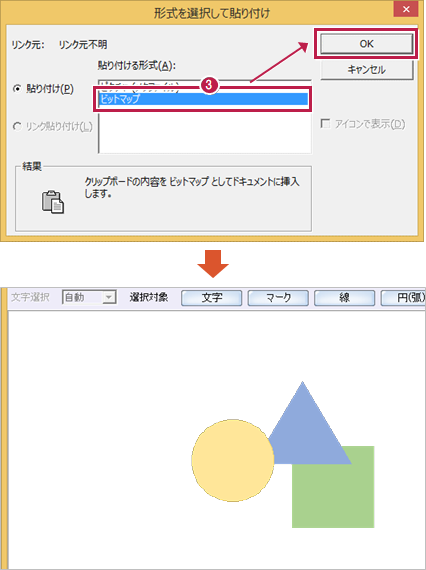

  3. 貼り付ける形式を選択して［OK］をクリックします。
    ※削除する場合は、貼り付けたオブジェクトを左クリックで選択し、キーボードの［DELETE］キーで削除してください。
    ※オブジェクトデータは印刷での出力はできますが、外部ファイルに出力することはできません。

■ラスタとして配置する方法

  1. Excelでイラストを選択し、右クリックして［コピー］をクリックします。

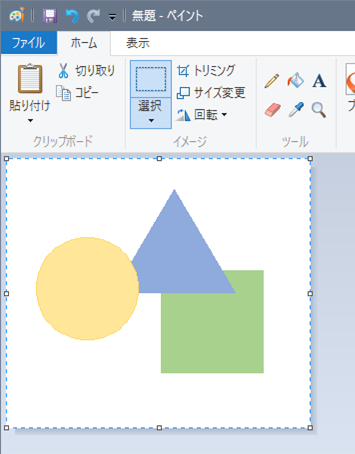

  2. ペイントなどに貼り付けてファイルを保存します。
  3. 《建設CAD》で［入力］－［ラスタ・写真］－［配置］します。
    操作方法はこちらを参照してください。
    ※編集や削除は、［入力］－［ラスタ・写真］コマンドでおこなってください。
