| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M001250 | 更新日 | 2018/04/10 |
Q：《建設CAD》で図面データの一部をコピーして反転したいのですが、どうしたらよいですか。
A：［データ編集］－［鏡像］で複写したものを反転して配置してください。
操作方法

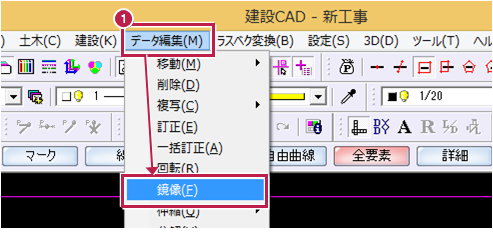

- ［データ編集］－［鏡像］をクリックします。

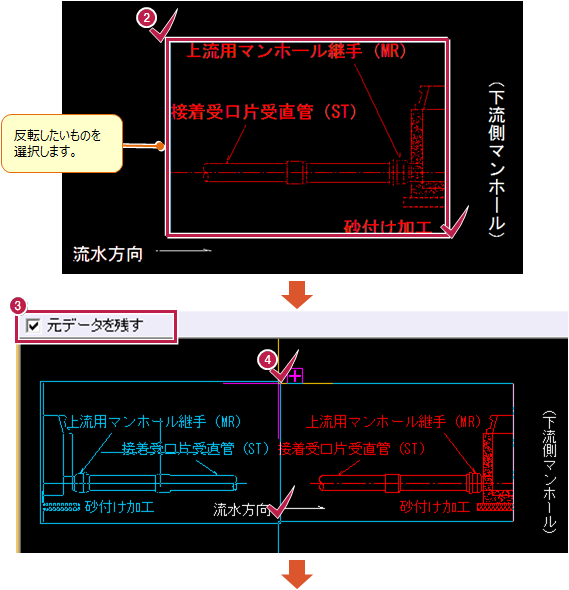

- 反転したい図面を囲むなどして選択します。
- 複写したい場合は、［元データを残す］のチェックをONにします。
- 反転するときの基準点と、方向点の2点をクリックして、形状を複写して反転します。

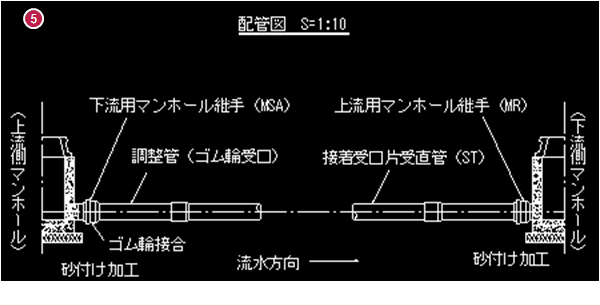

- 反転したデータを編集して整えてください。
※複写が必要ない場合は、［元データを残す］のチェックをOFFにして反転してください。
メモ
- ［鏡像］では、文字列や部品の要素は反転しません。
- ［元データを残す］をONで複写反転したデータのレイヤは、カレントレイヤ（ツールバーの作業レイヤ）になります。OFFの場合は移動反転になるため、そのままのレイヤを保持します。
