| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M001257 | 更新日 | 2018/04/10 |
Q：《座標入力》に入力した座標点を、CAD画面にプロットする手順を教えてください。
A：［測量計算］－［座標プロット］で入力した座標点を抽出して、CAD画面にプロットすることができます。
操作方法
- ［測量計算］－［座標プロット］をクリックします。
- データ名称を入力して［OK］をクリックします。
- ［座標プロット］－［抽出］をクリックします。
- 抽出条件を設定して［抽出］をクリックします。
- ［座標プロット］－［形状図配置］をクリックします。

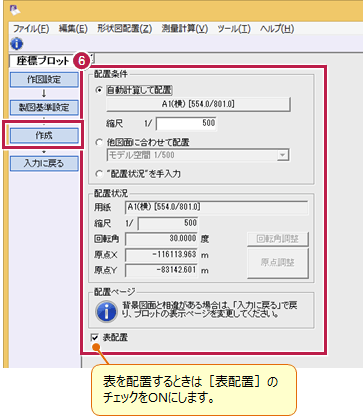

- 配置条件を設定して［作成］をクリックします。
- ［作成］をクリックします。

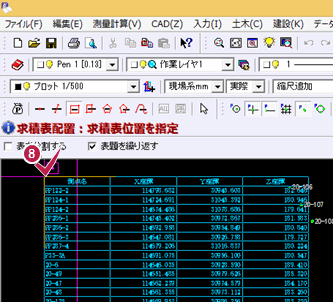

- 表の配置位置をクリックします。
メモ

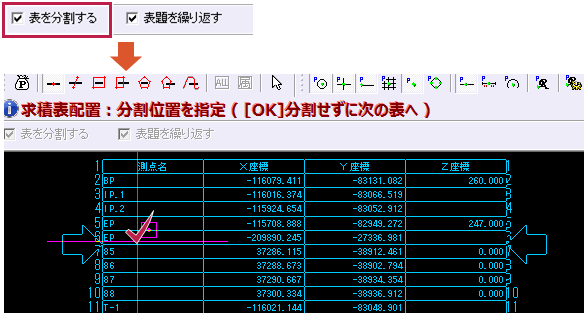

- 表が長いときは、インプットバーの［表を分割する］のチェックをONにして、分割位置を指定します。
分割を終了するときは、右クリックして［OK］をクリックします。
