Q：連続線に対して、折れ点を追加したり削除したりするにはどうしたらよいですか。
A：［データ編集］－［変化点編集］－［移動・挿入・削除］を使用してください。

操作方法

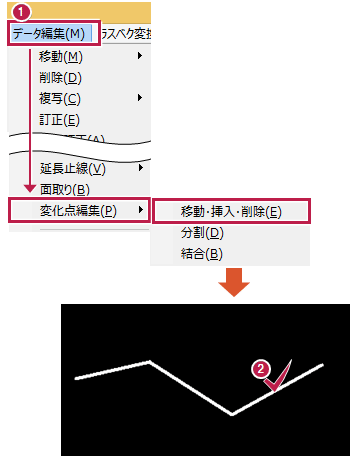

  1. ［データ編集］－［変化点編集］－［移動・挿入・削除］をクリックします。
  2. 変更したい連続線を選択します。

    　

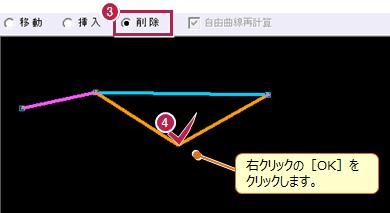

  3. 【削除したい場合】
    インプットバーの［削除］をONにします。
  4. 削除したい変化点を指定して、右クリックで［OK］をクリックします。

    　

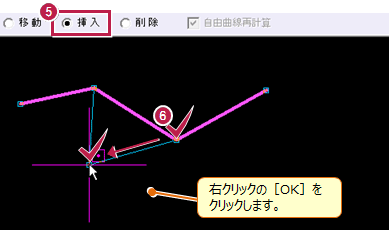

  5. 【追加したい場合】
    インプットバーの［挿入］をONにします。
  6. 線上の任意の位置を選択して、追加先を指定します。右クリックで［OK］をクリックします。
メモ
  • 線分、連続線、自由曲線、上下線が対象です。
