CAD（汎用） > その他編集
プログラム名 建設CAD Ver. Ver.18 ID M001094 更新日 2018/04/10
Q：四角形などの角を丸く隅切りするにはどうしたらよいですか。
A：［データ編集］－［面取り］で、インプットバーの［円面取］をおこなってください。

操作方法

  1. ［データ編集］－［面取り］をクリックします。

  2. ［縮尺］、［入力単位］を設定します。インプットバーの［円面取］をONにします。
  3. １本目の線、２本目の線を指定します。

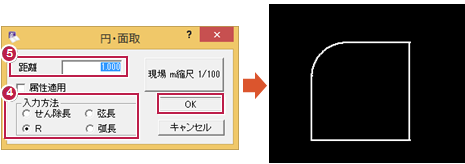

  4. ［入力方法］の中から、対象のチェックをONにします。（今回の入力例は［R］です。）
  5. ［距離］を入力して、［OK］します。
メモ
  • 連続線も選択の対象です。
