Q：図面の他のデータは変更せずに、赤書きしたものだけ赤色で印刷する方法を教えてください。

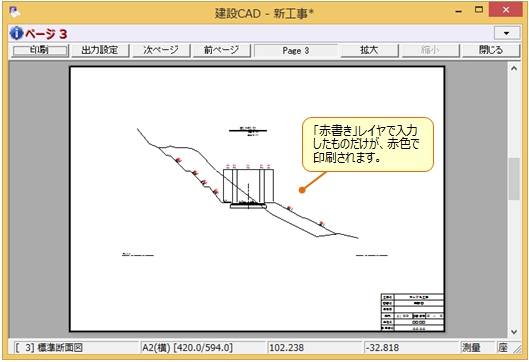

A：［レイヤ設定］で「赤書き」レイヤを追加して赤書きします。［出力設定］－［ペン］タブの［朱書き・赤書きレイヤを赤色で印刷する］をONにして印刷すると、「赤書き」レイヤにあるデータだけ赤色で、それ以外は黒色で印刷されます。
操作方法
- ［設定］－［レイヤ設定］をクリックします。

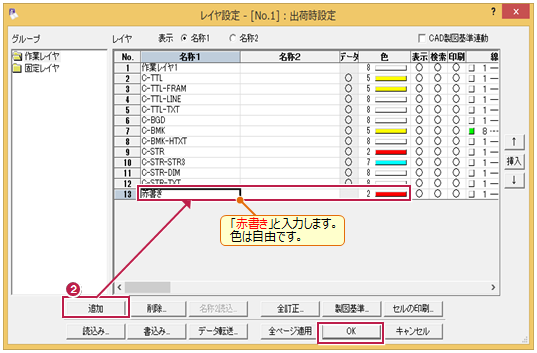

- ［追加］をクリックします。［名称］に「赤書き」と入力して、［OK］をクリックします。

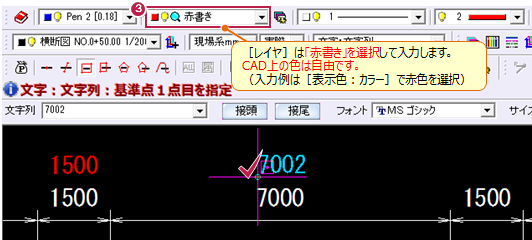

- ツールバーの［レイヤ］から「赤書き」を選択し、赤色で印刷したい文字や線を入力します。（入力例は、［入力］－［文字］－［文字列］です。）
訂正する場合も、レイヤは「赤書き」を選択します。

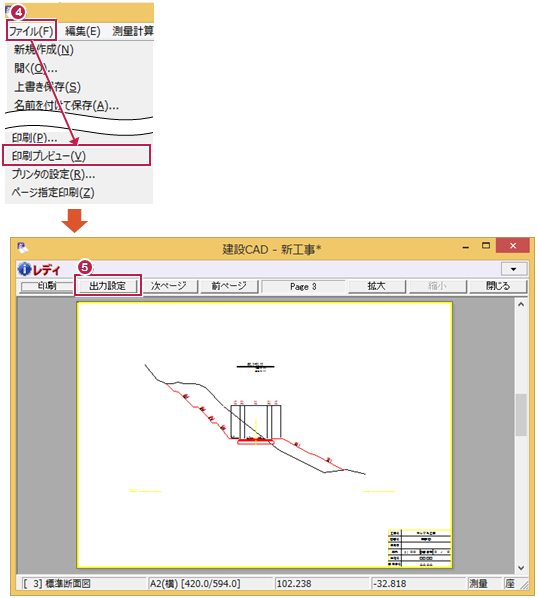

- ［ファイル］－［印刷プレビュー］をクリックします。
- ［出力設定］をクリックします。

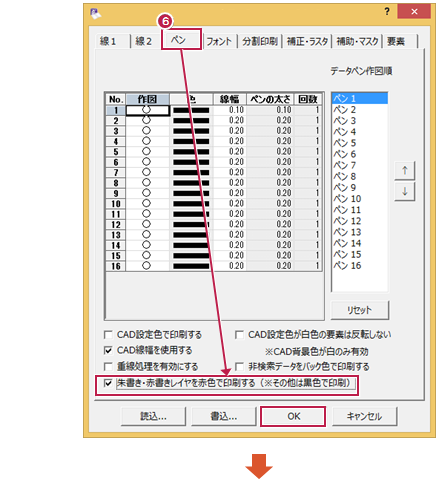

- ［ペン］タブをクリックします。［朱書き・赤書きレイヤを赤色で印刷する（※その他は黒色で印刷）］のチェックをONにして、［OK］をクリックします。
メモ
- ［入力］－［文字］－［赤書き］や［土木］－［朱書き］で入力した文字や線も、赤色で印刷されます。
