| プログラム名 | 建設CAD | Ver. | Ver.20 | ID | M001100 | 更新日 | 2021/01/26 |
Q：点線の間隔が広いのですが、どこで設定すればよいですか。
A：既定義の線種「1:実線～15:三点二短鎖線」は、［印刷プレビュー］－［出力設定］－［線1］で設定してください。
操作方法

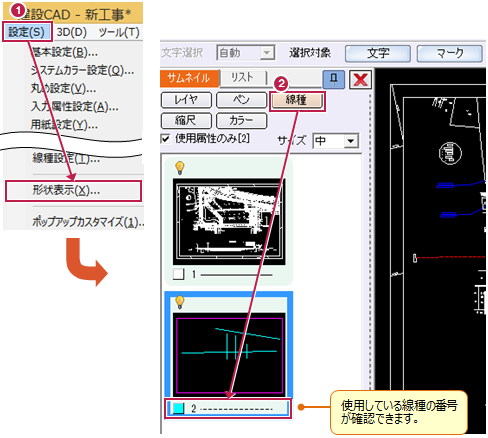

- ［設定］－［形状表示］をクリックします。
- ［線種］をクリックします。図面の線種を確認します。

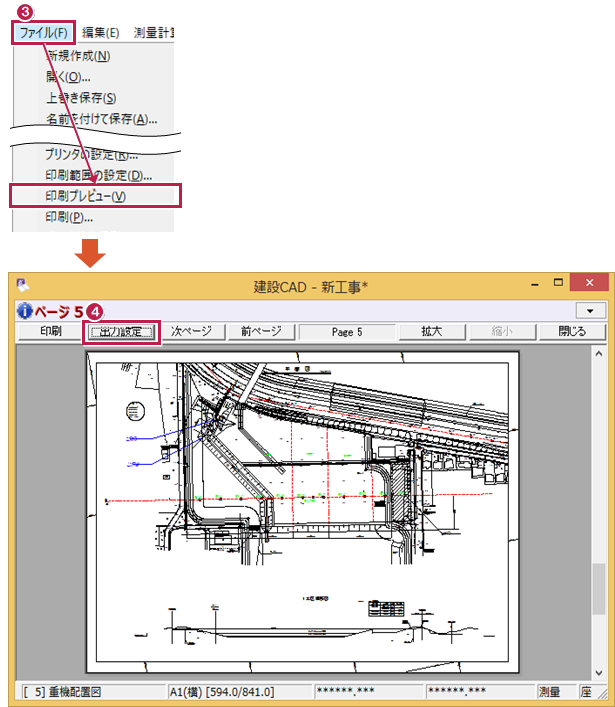

- ［ファイル］－［印刷プレビュー］をクリックします。
- ［出力設定］をクリックします。

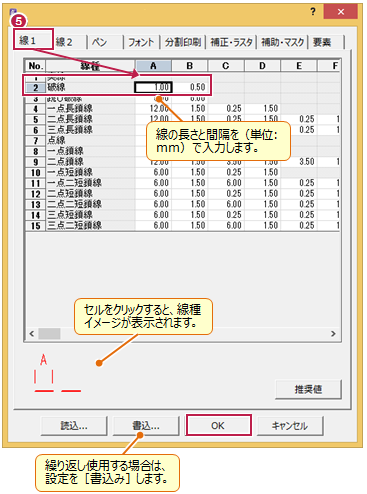

- ［線1］タブの、変更する線種の番号（No.）を確認し、長さと間隔を入力して、［OK］をクリックします。
メモ
- ［印刷プレビュー］で変更後の線の間隔は確認できますが、CAD画面上の線の間隔は変わりません。
- 線種「16:ユーザー1～31:ユーザー16」は、［設定］－［線種設定］の［ユーザー定義］タブで線種や間隔を設定できます。
