Q：《縦断線形》の［現地盤］で、［センター成果］と［地盤高1］にデータを入力して図面を作成しましたが、縦断表に［地盤高1］の項目がでないのはどうしてですか。
A：［形状図配置］の［作図設定］で［縦断表（項目順）］タブを開き、［控杭地盤高1］を追加してください。
操作方法

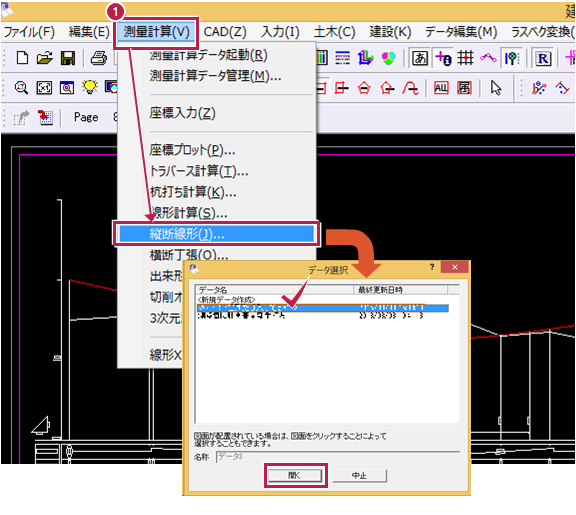

- ［測量計算］－［縦断線形］で、データを選んで［開く］をクリックします。

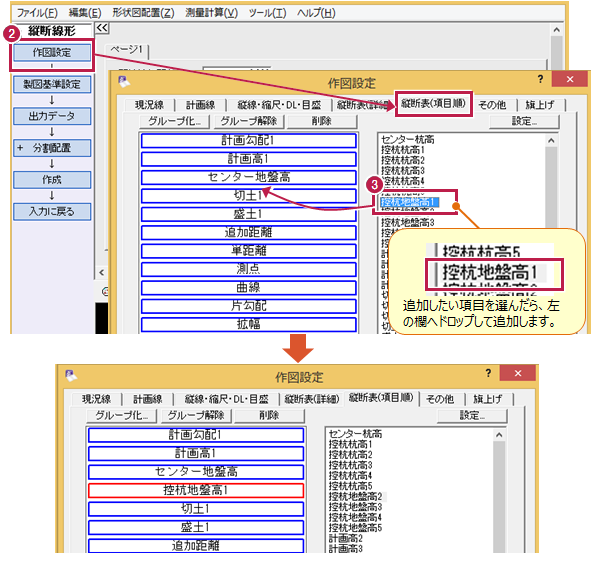

- ［形状図配置］をクリックして、［作図設定］の［縦断表（項目順）］タブを開きます。
- 追加したい［控杭地盤高1］を選び、左の項目欄の入れたい場所へマウスでつかみながらドロップして入れます。

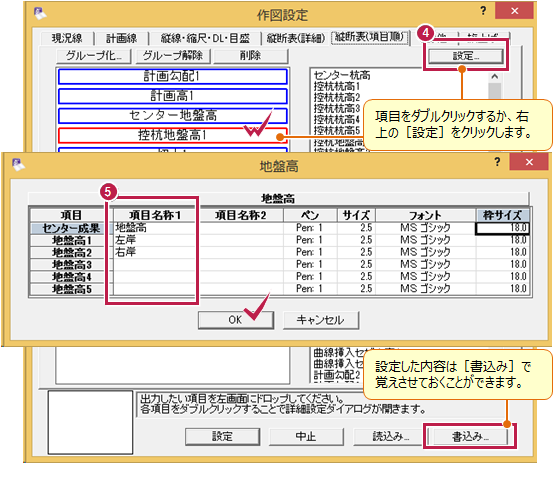

- ［設定］をクリックするか、挿入した項目をダブルクリックすると、項目の設定画面が開きます。
- ［地盤高1］の［項目名称1］の欄に、縦断表で出したい項目名を入れてOKします。

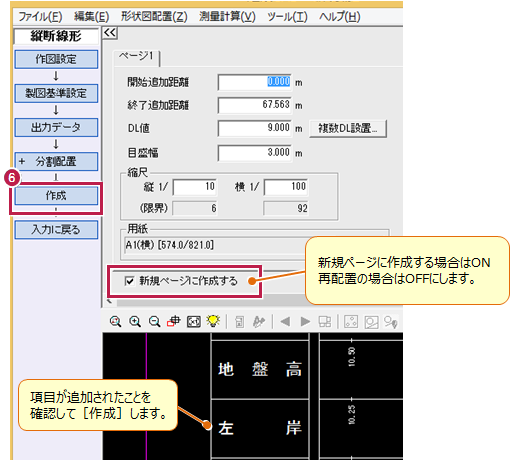

- ［作図設定］は［設定］をクリックして終了し、プレビューで項目が追加されたことを確認して［作成］をクリックします。
※このとき、［新規ページに作成する］をONにしていると、ページが増えます。再配置をしたい場合はOFFにして［作成］をクリックしてください。
