Q：DWG（DXF）ファイルの1シート内に複数図面があります。ページ別に取り込むにはどうしたらよいですか。
A：［ファイル］－［外部ファイルを開く］で、［配置設定］の［読込範囲］を指定して取り込んでください。
操作方法

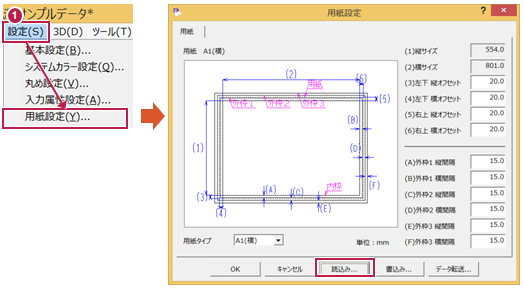

- 取り込むページで、［設定］－［用紙設定］－［読込み］をクリックして、図面サイズを設定します。

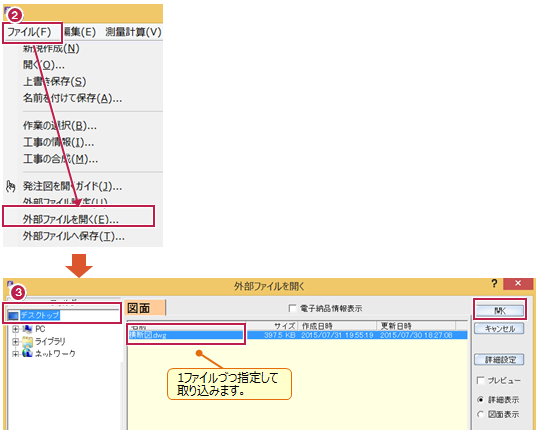

- ［ファイル］－［外部ファイルを開く］をクリックします。
- 保存先フォルダをクリックします。DWG（DXF）ファイルをクリックして、［開く］をクリックします。

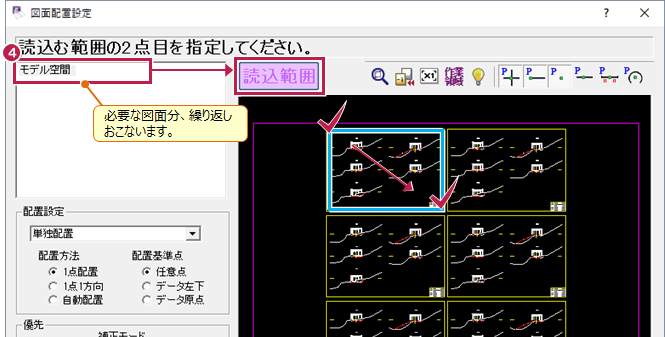

- 取り込む［モデル空間］または［レイアウト］をクリックします。 ［読込範囲］をクリックして、範囲を指定します。

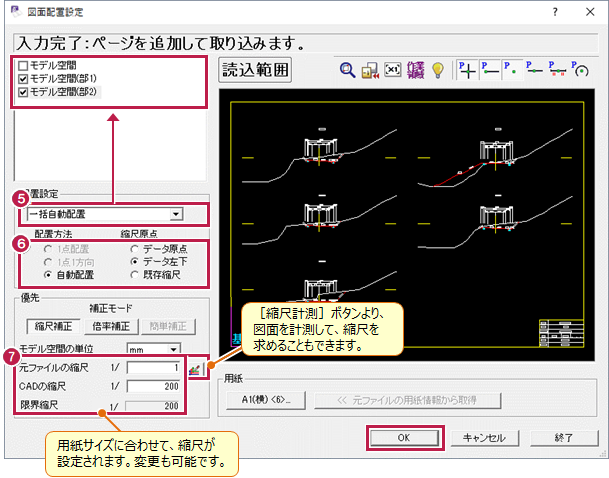

- 今回は、［配置設定］より［一括自動配置］を選択して、配置しない図面のチェックをOFFにします。
- ［配置方法］を［自動配置］、［縮尺原点］は［データ左下］のチェックをONにします。
- 用紙に合わせて［CADの縮尺］が設定されます。［OK］をクリックします。
［元ファイルの縮尺］、［CADの縮尺］は、直接入力や［縮尺計測］で設定することができます。

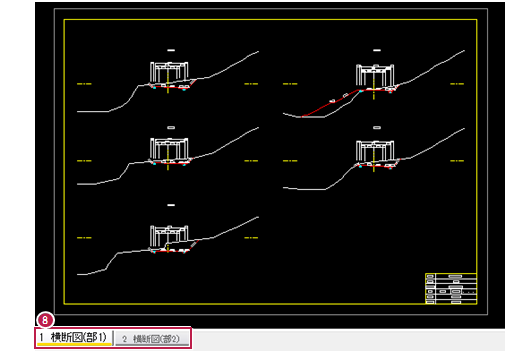

- 各ページに図面が配置されます。
メモ
- DWG（DXF）ファイルはデータの作成方法によって取り込み手順が変わります。初めての方は、［発注図を開くガイド］からの取り込みをおすすめします。
- 設定環境によって、読込み途中に［読込み設定］ダイアログが表示される場合があります。特に詳細な設定が必要ない場合は、［OK］で進めます。
