Q：《建設CAD》で3辺を入力して展開図を作成するにはどうしたらよいですか。
A：3辺の長さを入力して展開図作成する場合は、［測量計算］－［出来形展開図］－［舗装展開図］で入力してください。
［出来形展開図］をお持ちでない場合は［土木］－［ヘロン・三斜］で入力してください。
［出来形展開図］をお持ちでない場合は［土木］－［ヘロン・三斜］で入力してください。
操作方法
■［測量計算］－［出来形展開図］－［舗装展開図］で入力する方法
操作方法はこちらを参照してください。
■［土木］－［ヘロン・三斜］－［辺長］で入力する方法
※［ヘロン・三斜］コマンドでは、入力値を後から編集したり、設計値や実測値を入力することはできません。

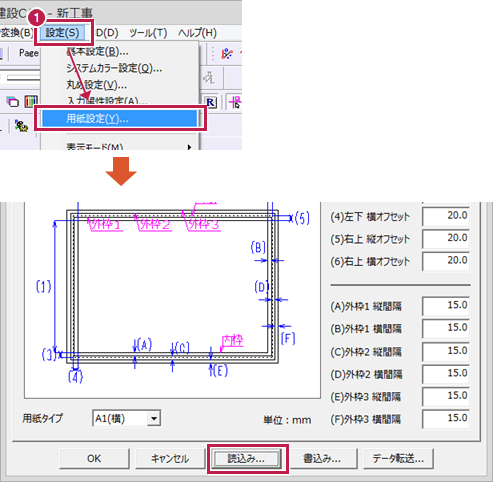

- ［設定］－［用紙設定］をクリックして、用紙サイズを設定します。

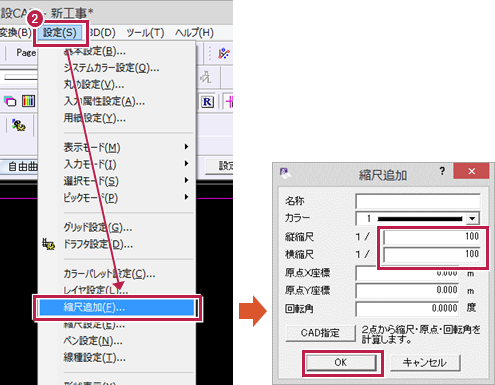

- ［設定］－［縮尺追加］をクリックし、［縦縮尺］［横縮尺］に値を入れて縮尺を作ります。
- ［土木］－［ヘロン・三斜］－［辺長］をクリックします。

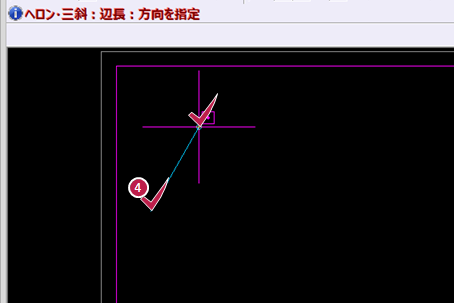

- 1辺目の始点、方向点をクリックします。
- ［辺長入力］ダイアログで［辺長A］［辺長B］［辺長C］をそれぞれm単位で入力し［OK］をクリックします。

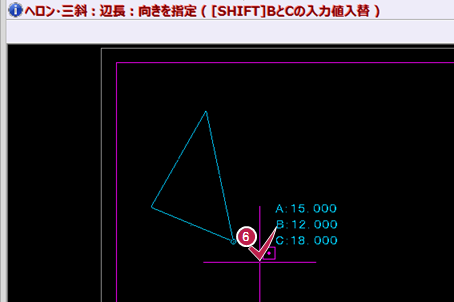

- マウスで三角形の向きを指定します。

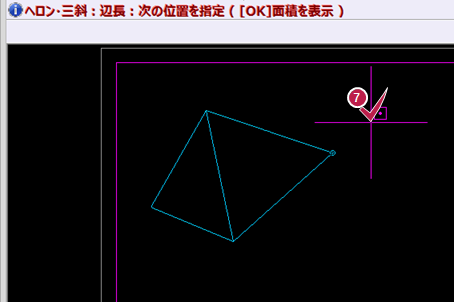

- 次の三角形が接続する方向をマウスで指定します。
- ［辺長入力］ダイアログで［辺長B］［辺長C］をそれぞれm単位で入力し、「OK」をクリックします。

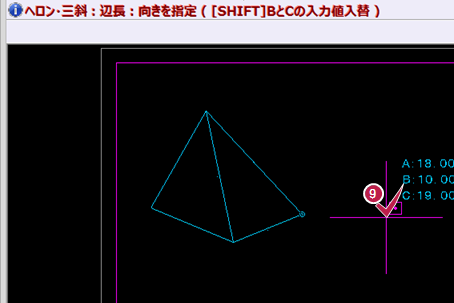

- マウスで三角形の向きを指定します。

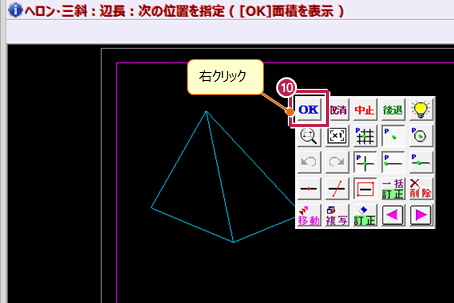

- 最後は右クリック［OK］をクリックして確定します。

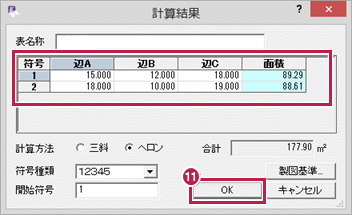

- 計算結果を確認して［OK］をクリックします。

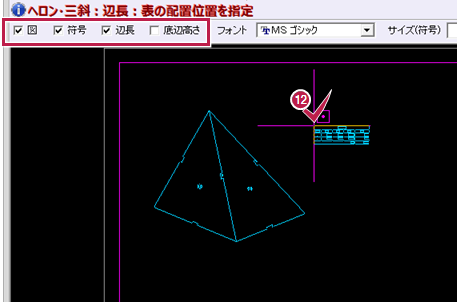

- インプットバーで、［符号］や［辺長］の有無を設定し、求積表を配置します。
メモ
- 桁数の設定は、あらかじめ［設定］－［丸め設定］でおこなってください。操作方法はこちらを参照してください。
- ［辺長B］［辺長C］の入力値は、Shiftキーを押すことで入れ替えが可能です。
- 接続する辺長が違う場合や位置ずれの入力はできないため、一度終了して別に入力するか、《舗装展開図》の［混合］で入力してください。
