| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002637 | 更新日 | 2018/04/10 |
Q：高さを持っている等高線（コンタ）から、距離と高さを取得して断面図を作ることはできますか。
A：［土木］－［断面］－［横断図］で描けます。
操作方法
- 横断のセンター線を［入力］－［線］－［連続線］を使うなどしてあらかじめ入力しておきます。

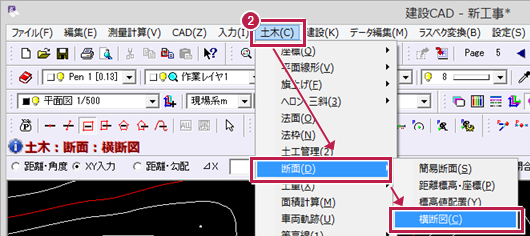

- ［土木］－［断面］－［横断図］をクリックします。

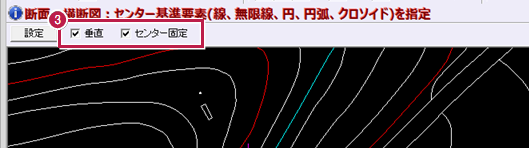

- インプットバーの［垂直］［センター固定］のチェックをONにします。
- センター位置をクリックし、横断図の左端、右端の順にクリックします。

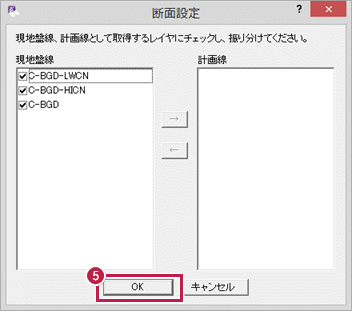

- ［断面設定］ダイアログでレイヤを確認し、［OK］をクリックします。
※取得するレイヤがない場合は、表示されません。

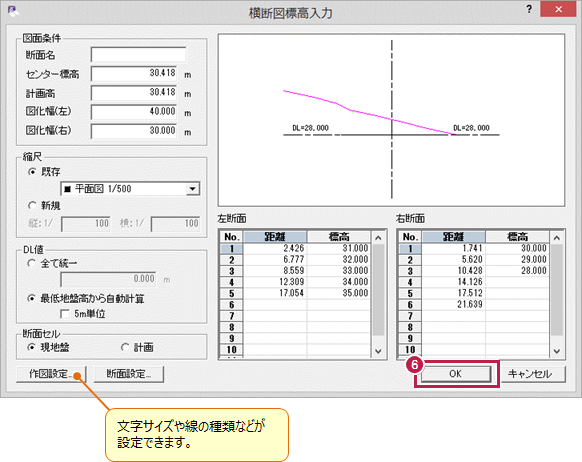

- ［横断図標高入力］ダイアログで縮尺やDL値、形状を確認し、［OK］をクリックします。
※［作図設定］で文字サイズや線の種類などが設定できます。

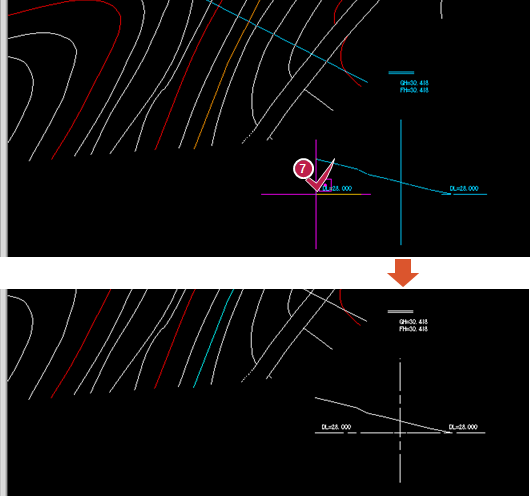

- 横断図を配置します。
メモ
- ［土木］－［断面］コマンドで配置したデータは、［OK］してCAD図面上に配置すると中の数値はクリアされるので、後からの訂正はできません。
- 交差する線に高さがない場合は、距離のみ表示されます。
- 関連FAQ：等高線に高さを持たせる方法はこちらです。
