操作方法

■SIMAを取り込みして現地盤データを作成する方法

1. 《横断丁張》で［現地盤］をクリックします。

2. ［取り込み］－［SIMA］をクリックします。

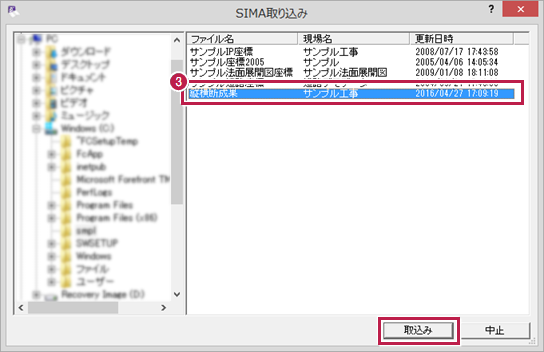

3. 取り込みたいファイルを選択し、［取込み］をクリックします。

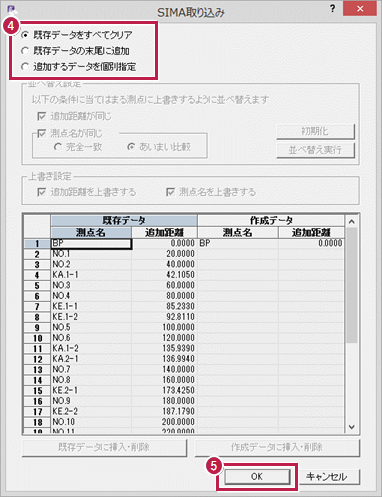

4. すでに断面のデータが存在する場合は、［SIMA取り込み］ダイアログでデータの読み込み方法を選択します。

●［既存データをすべてクリア］を選択した場合

既存の成果データを全てクリア（消去）して、新規に作成し直します。成果の内容はもとより、既存成果を元にして作成された、計画データも消去されます。

●［既存データを末尾に追加］を選択した場合

既存の成果データの末尾から、新規成果データを追加します。既存の成果に関わるデータは保持されます。

●［追加するデータを個別指定］を選択した場合

［既存データ］［作成データ］リストで、上書きするデータを個別に設定します。

5. ［OK］をクリックします。

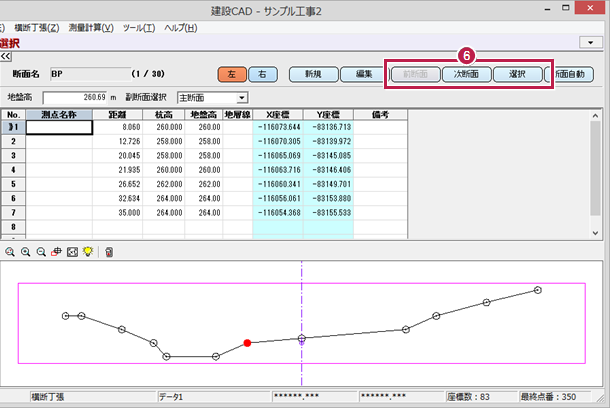

6. ［前断面］［次断面］［選択］で断面を切り替えて確認します。


■横断図を作成する方法

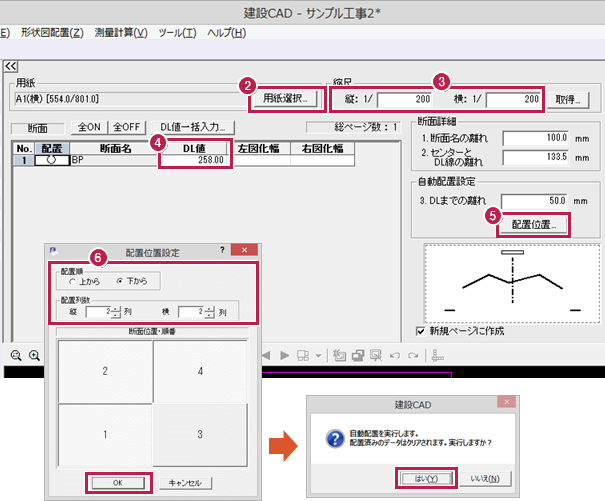

1. ［形状図配置］をクリックします。

2. ［用紙選択］で用紙サイズを設定します。
3. ［縮尺］を入力します。
4. ［DL値］を入力します。
5. ［配置位置］をクリックします。
6. ［配置順］、［配置列数］を設定して、［OK］をクリックします。［はい］をクリックします。

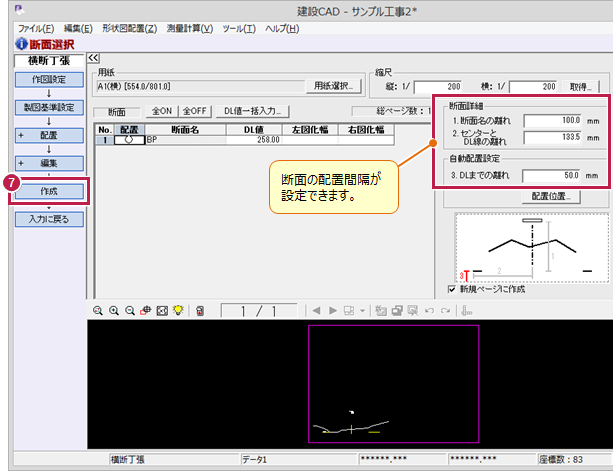

7. ［作成］をクリックします。
