Q：《線形計算》で、縦断図の拡幅片勾配の入力をするにはどうしたらよいですか。
A：［幅員計算］ステージで［片勾配入力］［拡幅入力］をおこなってください。
操作方法

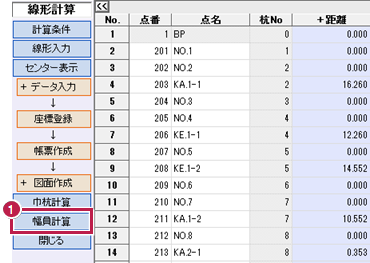

- ［線形入力］後に［センター表示］で確認したら、［幅員計算］をクリックします。

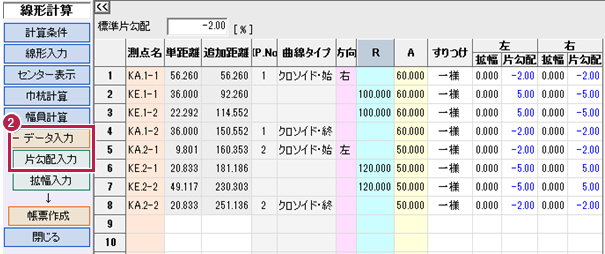

- ［データ入力］－［片勾配入力］をクリックします。

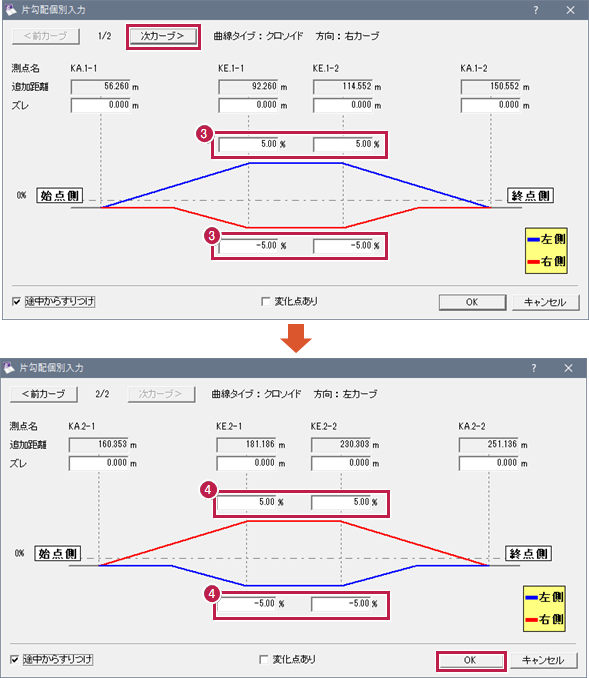

- カーブの片勾配量を入力して［次カーブ］をクリックします。
「値が変更されています。反映しますか？」と表示された場合は、［はい］をクリックします。 - すべてのカーブの片勾配量を入力して、［OK］をクリックします。
「値が変更されています。反映しますか？」と表示された場合は、［はい］をクリックします。
- カーブごとの片勾配量を確認できます。
- ［データ入力］－［拡幅入力］をクリックします。

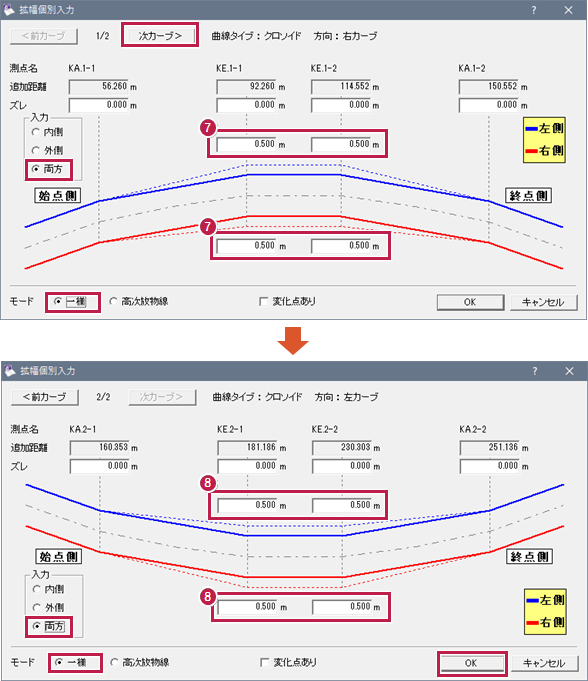

- カーブの拡幅量を入力して、［次カーブ］をクリックします。
「値が変更されています。反映しますか？」と表示された場合は、［はい］をクリックします。 - すべてのカーブの拡幅量を入力して、［OK］をクリックします。
「値が変更されています。反映しますか？」と表示された場合は、［はい］をクリックします。

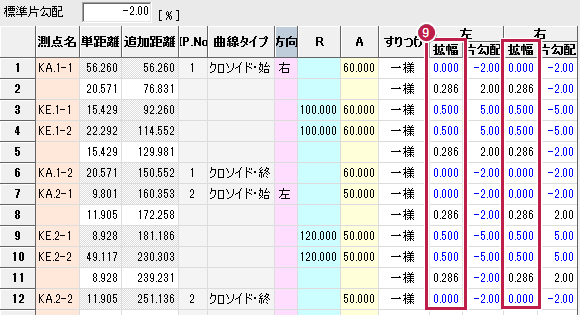

- カーブごとの拡幅量を確認できます。
- ［帳票作成］をクリックします。

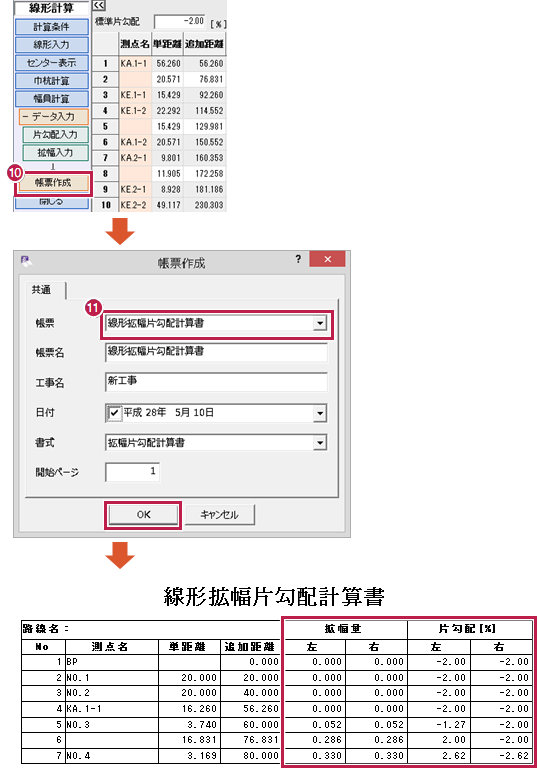

- 帳票を「線形拡幅片勾配算書」にして、［OK］をクリックします。
拡幅量と片勾配が数値に反映されています。
メモ
- 一般的に、［片勾配入力］の［片勾配個別入力］ダイアログと［拡幅入力］の［拡幅個別入力］ダイアログのズレは、クロソイドでは0です。

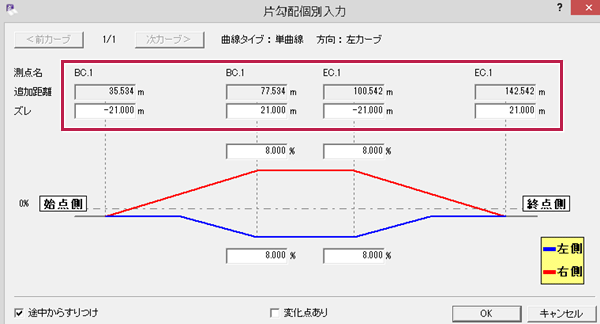

しかし単曲線の場合は、次図のようにBC、ECの前後ですりつけ長のズレを入力します。
