操作方法

《線形計算》のデータを取り込み、縦断の入力をおこなう手順でご案内します。

■現地盤データがあり、計画を行挿入で入力する場合

1. ［現地盤］ステージの［取り込み］－［線形データ］で、《線形計算》データを取り込みして、「地盤高」を入力したら［計画］をクリックします。

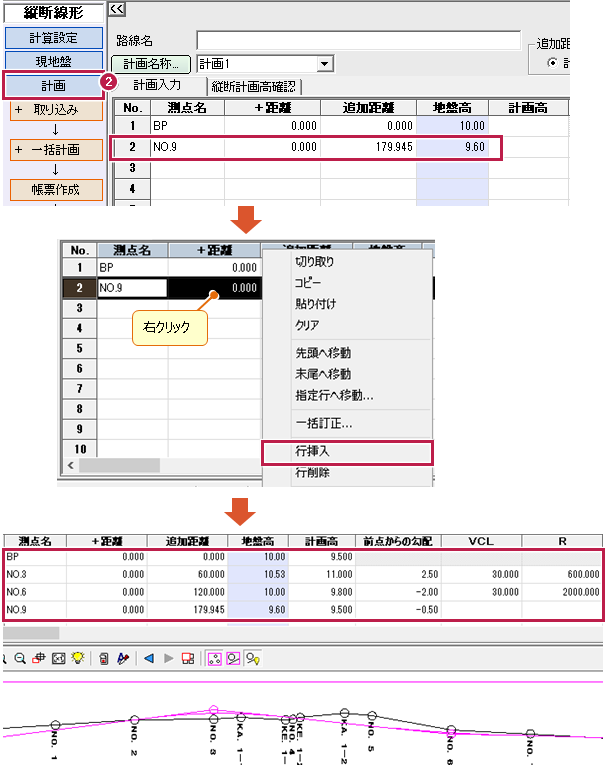

2. ［計画］ステージでは、《線形計算》で作成したデータが連動します。
   行を選択し右クリックで行挿入して、計画変化点データを手入力します。

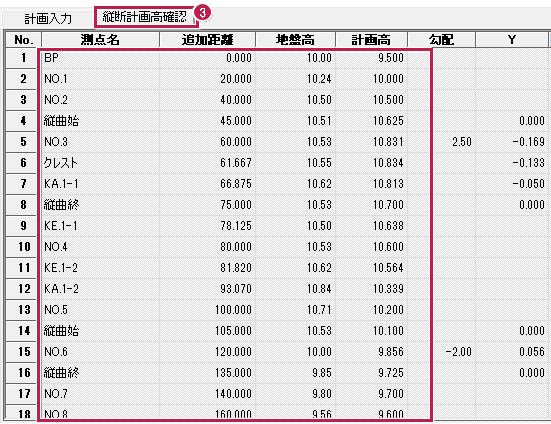

3. ［縦断計画高確認］タブで、測点ごとの計画高を確認できます。


■現地盤データが未入力の場合

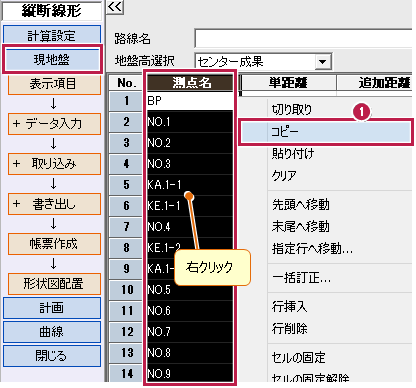

1. ［現地盤］ステージで「地盤高」が未入力の場合は、測点名をドラッグ選択後に、右クリックでコピーします。

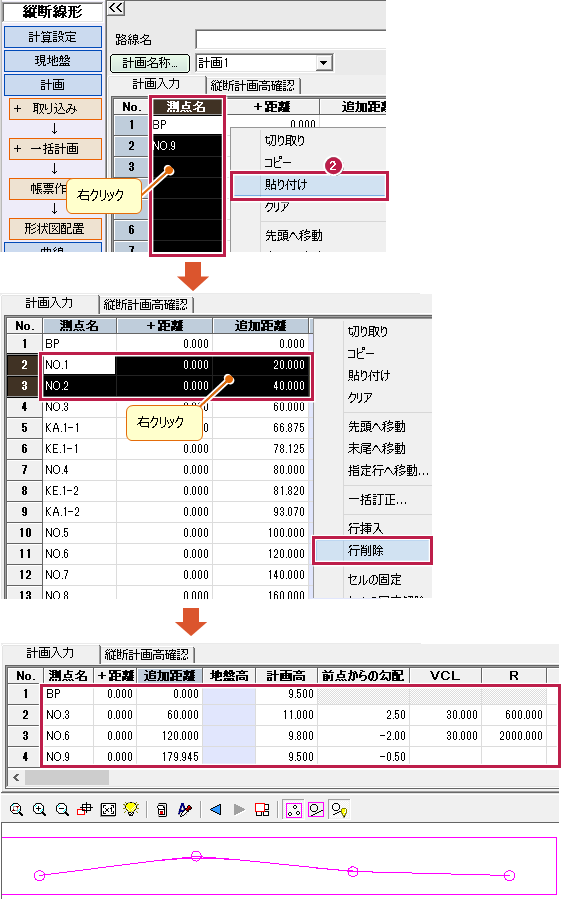

2. ［計画］ステージで右クリックで貼り付けして、不要な行を選択し右クリックで行削除後に、計画変化点データを手入力します。
   計画高はすべての主要点や中間点を入れる必要はありません。計画変化点のみ入力してください。
