CAD（測量計算） > 出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M002702 更新日 2018/04/10
Q：《舗装展開図》で接続辺を指定しながら入力しましたが、形状の角の位置がぴったり合わない場合はどうしたらよいですか。
A：［形状編集］－［頂点移動］をおこなってください。

操作方法

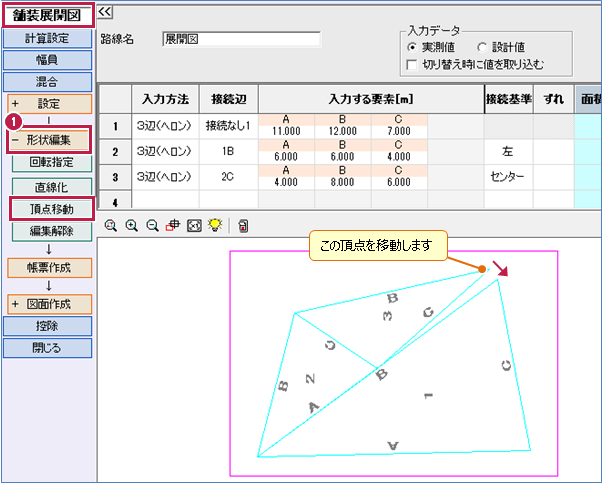

  1. ［形状編集］－［頂点移動］をクリックします。

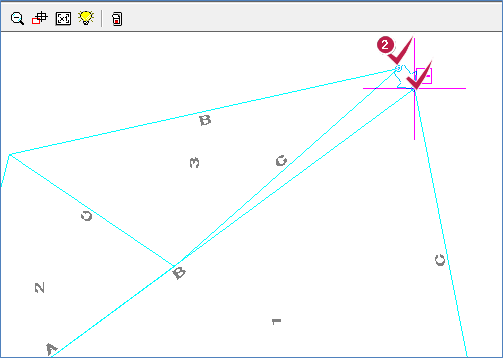

  2. まず、移動したい頂点をクリックし、次に、移動先の頂点をクリックします。
  3. ［はい］をクリックします。

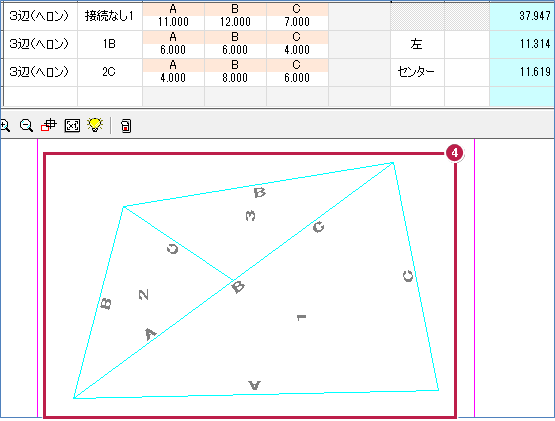

  4. 入力した数値は変更せず、図形の頂点が移動しました。
    ※元に戻す場合は、［形状編集］－［編集解除］でおこなってください。
