Q：施工区間がカーブの途中からです。《線形計算》で、カーブの途中をBP点にして線形の復元をするにはどうしたらよいですか。
A：エレメント法で、先に登録した役杭（主要点）と曲線要素から線形を復元してください。

操作方法

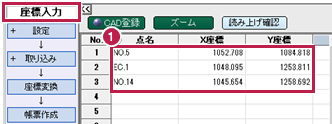

  1. 《座標入力》で役杭（主要点）とカーブの途中のBP点、EP点を登録します。
  2. 《線形計算》で［エレメント法］を選択し、［計算条件］で［初点情報］を設定します。
  3. ［線形入力］で、BP点、主要点を入れ、曲線要素を設定します。
  4. カーブの行にIPNoの番号を入力し、［IP点データ］をクリックしてIP点番名をセットします。

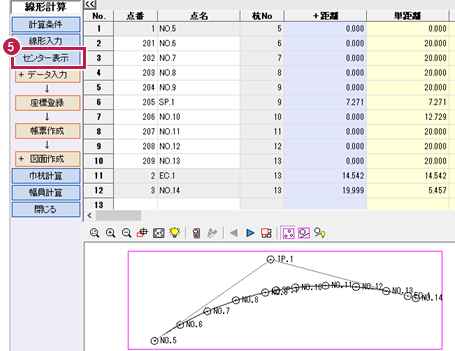

  5. ［センター表示］で計算内容を確認します。
