| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002719 | 更新日 | 2018/04/10 |
Q：《縦断線形》のデータを、2ページに分けて図面作成するにはどうしたらよいですか。
A：［形状図配置］で［分割配置］をおこなってください。
操作方法

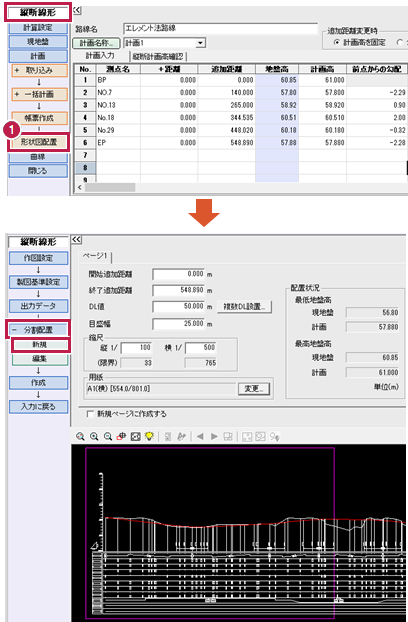

- 縦断計画から［形状図配置］で、［分割配置］－［新規］を選択します。

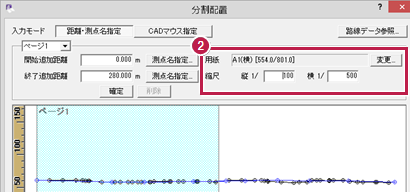

- 用紙サイズ、縦横の縮尺を設定します。

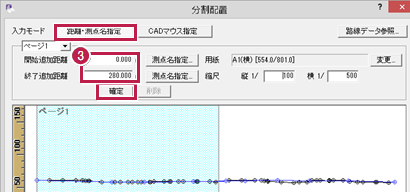

- ［距離・測点名指定］をONにして、開始追加距離・終了追加距離を入力、［確定］をクリックします。

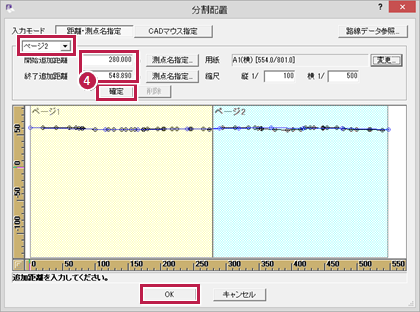

- 2ページ目も同様に設定して［確定］をクリックしたら、［OK］をクリックします。

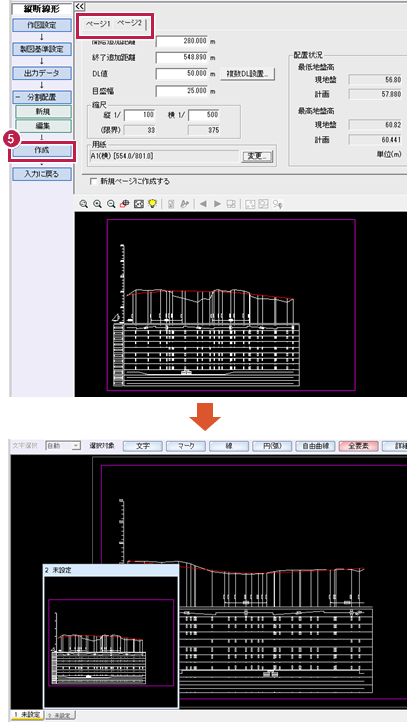

- 2ページ分のタブが作成されたことを確認し、［作成］をクリックします。
メモ
- ［CADマウス指定］ONで、開始、終了点をクリックして、分割することもできます。
- ［新規ページに作成する］にチェックを入れると、新規ページに縦断図を作成します。
