| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002746 | 更新日 | 2018/04/10 |
Q：《縦断線形》で、各測点の計画高を確認するにはどうしたらよいですか。
A：［縦断計画高確認］タブで確認してください。また、［帳票作成］で「縦断計画高計算書」を作成して確認もできます。
操作方法
■入力画面で確認する方法

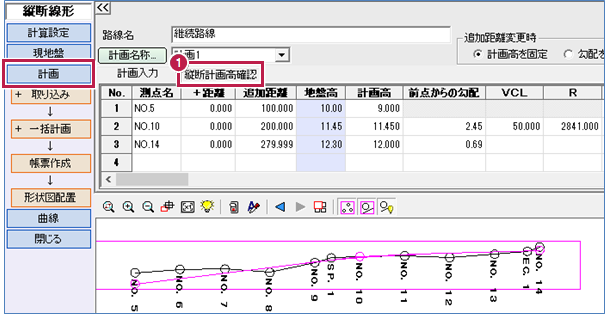

- ［計画］ステージで［縦断計画高確認］タブをクリックします。

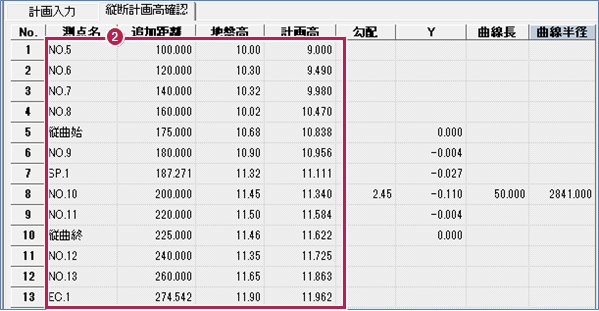

- ［現地盤］ステージの測点に対して、計算された計画高が確認できます。
■帳票で確認する方法

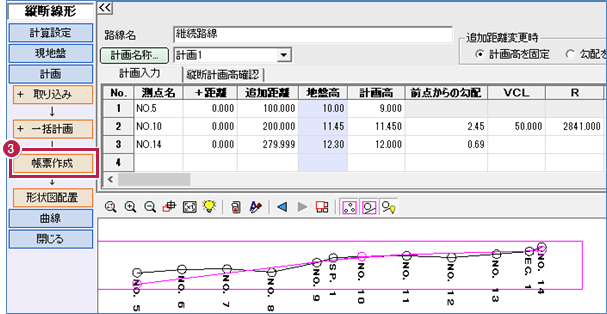

- ［計画］－［帳票作成］をクリックします。

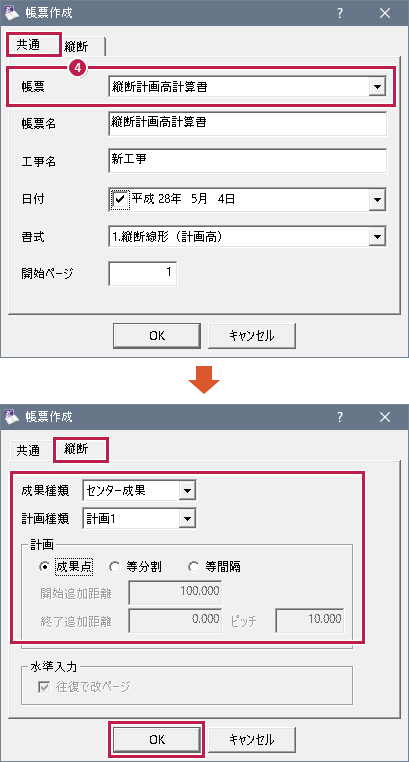

- ［共通］タブで「縦断計画高計算書」を選択し、［縦断］タブで設定を確認、［OK］をクリックします。

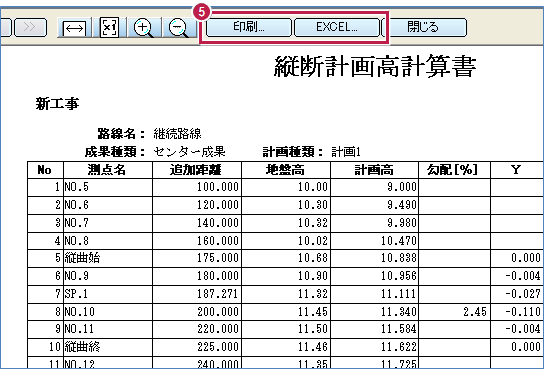

- ［印刷］や［EXCEL］で出力して確認できます。
メモ
- プラス杭の計画高を確認したい場合は、［現地盤］で入力するか、［取り込み］－［線形データ］で線形計算のデータを取り込んで確認してください。
