Q：《建設CAD》で［基本設定］の［ハッチング塗り透過度］で透過設定しても塗潰しが透過しない場合はどうしたらよいですか。
A：「ハッチング」ではなく「塗潰し」要素の場合は［訂正］で変更してください。
塗潰しには、「ハッチング」要素の塗潰しと、「塗潰し」要素の塗潰しとがあります。
［データ編集］－［訂正］でクリックし、［塗潰し訂正］ダイアログが表示される場合は、「塗潰し」要素です。
個々に「透過度」を変更して［OK］をクリックしてください。
■1つずつ変更する場合の操作方法

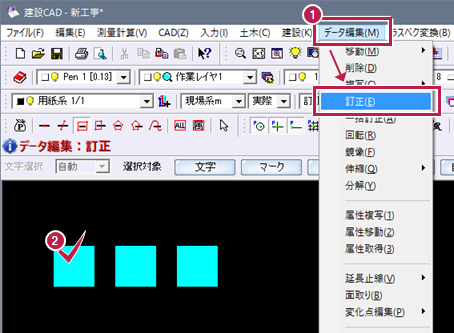

- ［データ編集］－［訂正］をクリックします。
- 塗潰しをクリックします。

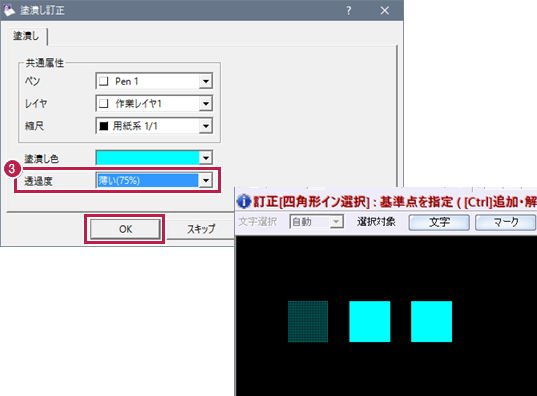

- ［塗潰し訂正］ダイアログで［透過度］を変更して［OK］をクリックします。
■複数を一度に変更する場合の操作方法

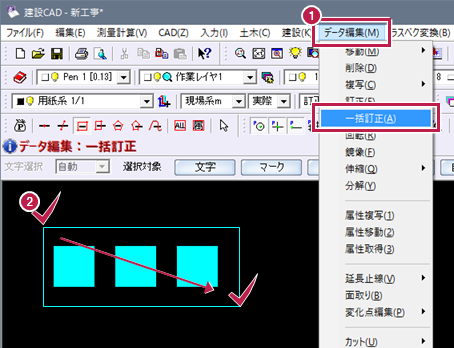

- ［データ編集］－［一括訂正］をクリックします。
- 範囲を選択します。

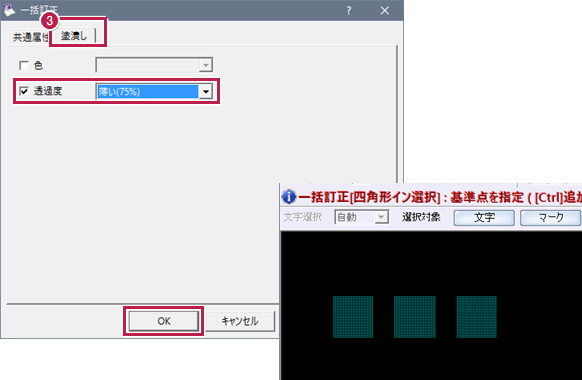

- ［塗潰し］タブに切り替えて［透過度］のチェックをONにし、%指定して［OK］をクリックします。
メモ
- 「ハッチング」要素の塗潰しは、［土木］－［ハッチング］で［SXFハッチング要素（中抜可）］タブから［塗潰し］を選んで入れたものや、SFCやDWGなどの外部ファイルを取り込んだデータにある塗潰しになります。
- 「塗潰し」要素は、［入力］－［塗潰し］で入れたものになります。
