| プログラム名 | 建設CAD | Ver. | Ver.18 | ID | M002779 | 更新日 | 2018/04/10 |
Q：《建設CAD》の図面をSFC（P21）にしたいのですが、［外部ファイルへ保存］で［DXF］［DWG］しか選べません。どうしたらよいですか。
A：フリーページで出力しようとしています。通常ページで［領域の配置］をおこなってからSFCに変換してください。
操作方法

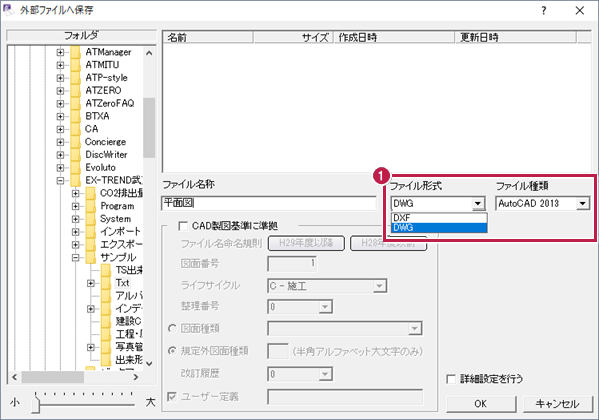

- ［ファイル］－［外部ファイルへ保存］で、［DXF］［DWG］しか選べないことがあります。

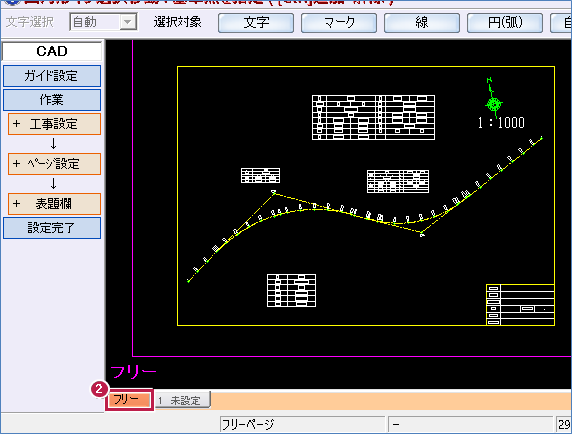

- ［フリー］タブでは、用紙の概念がないためSXF（SFC/P21）の書き込みはできません。

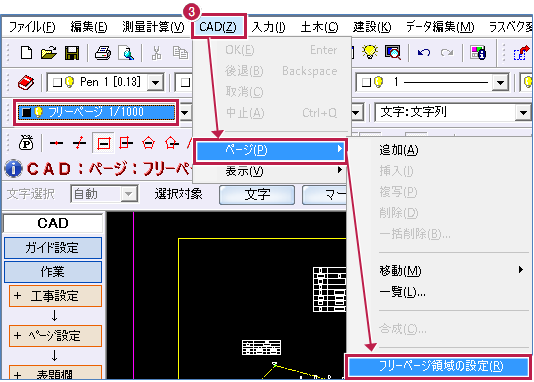

- フリーページの縮尺を確認し、［CAD］－［ページ］－［フリーページ領域の設定］をクリックします。

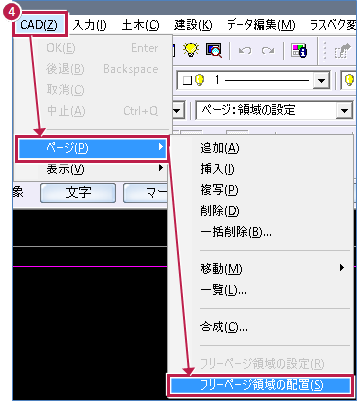

- 新規ページで、［CAD］－［ページ］－［フリーページ領域の配置］をクリックします。

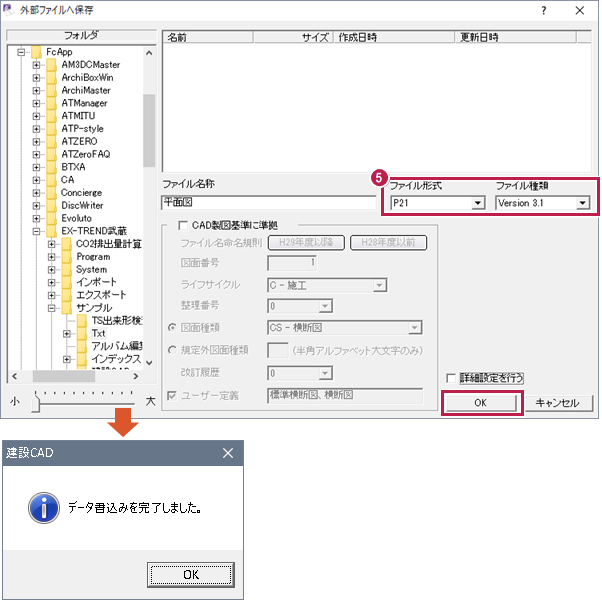

操作方法はこちらを参照してください。 - ページに領域を配置できたら、［ファイル］－［外部ファイルへ保存］で、ファイル形式を変更して、［OK］をクリックします。
メモ
- フリーページの便利な使い方についてはこちらを参照してください。
- 「SFZ」「P2Z」に変換したい場合も同様です。
