CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M002789 更新日 2018/04/10
Q：《縦断線形》で、縦断成果のデータをSIMA形式で入出力するにはどうしたらよいですか。
A：［現地盤］の［取り込み］－［SIMA］、［書き出し］－［SIMA］で入出力してください。

操作方法

■縦断成果SIMAを読み込む方法

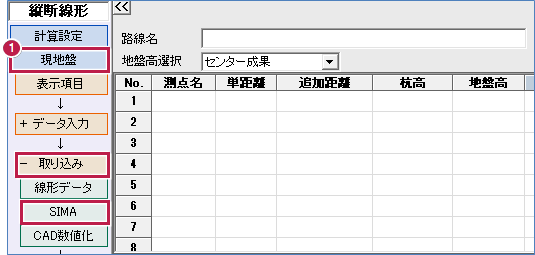

  1. 《縦断線形》の［現地盤］ステージで、［取り込み］－［SIMA］をクリックします。
  2. ［縦横断SIMA取り込み］で、データ名を選択して［OK］をクリックします。

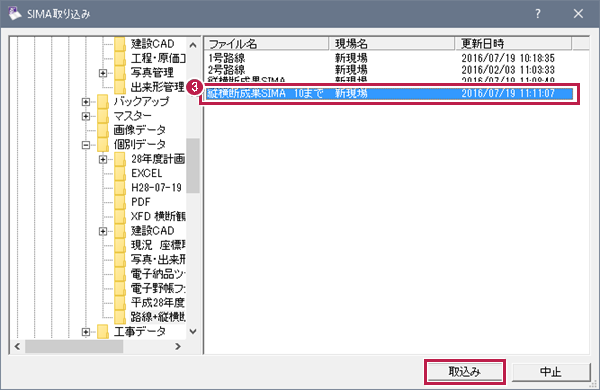

  3. ファイルを選択して、［取込み］をクリックします。

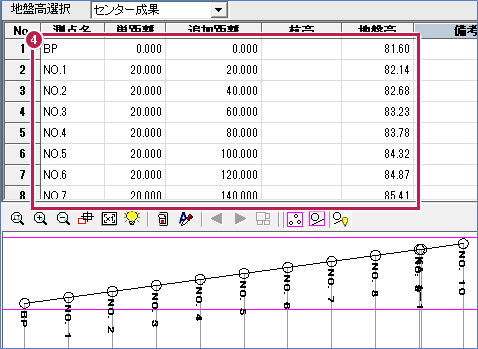

  4. 　［現地盤］ステージに、データが取り込まれたことを確認します。

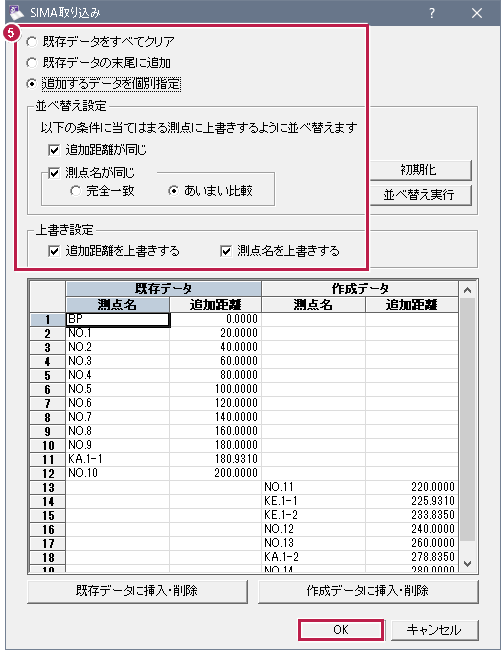

  5. 既に縦断の現地盤データが存在する場合は、読み込み方法を選択して［OK］をクリックします。

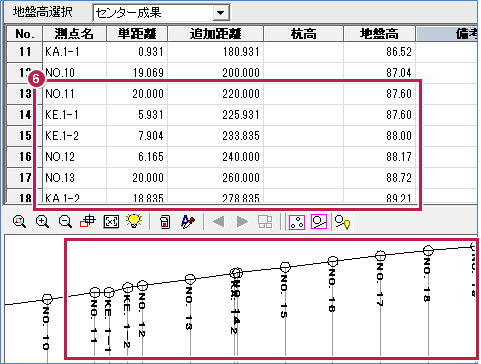

  6. ［現地盤］ステージに、データが追加されたことを確認します。

■縦断成果SIMAを書き出す方法

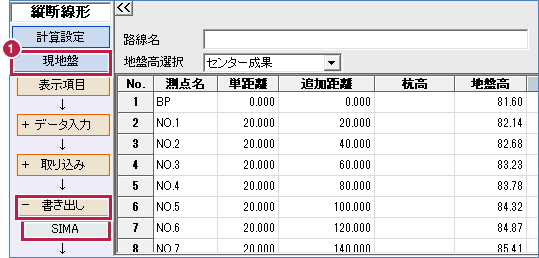

  1. 《縦断線形》の［現地盤］ステージで、［書き出し］－［SIMA］をクリックします。
  2. ［縦横断SIMA書き出し］で、データ名を選択して［OK］をクリックします。

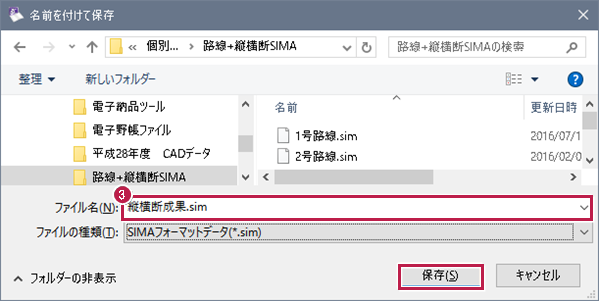

  3. ファイル名を入力して、［保存］をクリックします。
メモ
  • 縦断観測SIMAの入出力はできません。
