CAD（汎用） > DXF/DWG
プログラム名 建設CAD Ver. Ver.18 ID M002809 更新日 2018/04/10
Q：《建設CAD》で、複数のレイアウトがあるDWGのデータをそのまま取り込むにはどうしたらよいですか。
A：フリーページに［ファイル］－［外部ファイルを開く］で取り込みしてください。

操作方法

■「モデル」＋「レイアウト」を取り込む方法（※「ビューポート」は取り込まない場合）

  1. インプットバーの［フリーページ］をONにします。
  2. ［ファイル］－［外部ファイル設定］をクリックします。

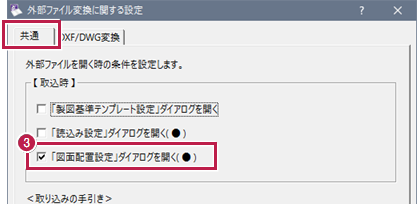

  3. ［共通］タブで［図面配置設定ダイアログを開く（●）］をONにします。

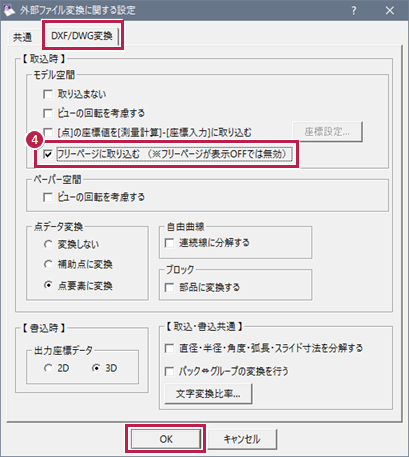

  4. ［DXF/DWG変換］タブで［フリーページに取り込む（※フリーページが表示OFFでは無効）］をONにして［OK］をクリックします。
  5. ［ファイル］－［外部ファイルを開く］をクリックします。

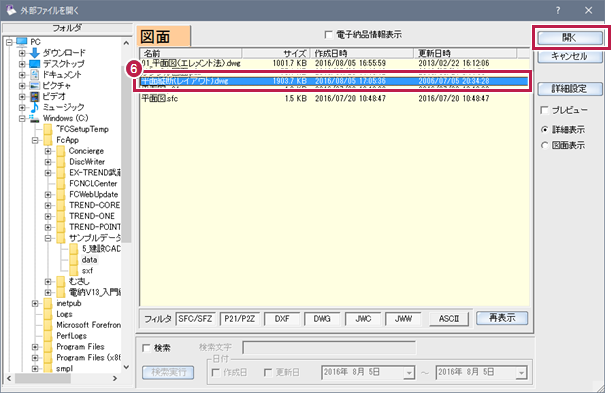

  6. ファイルを選んで［開く］をクリックします。

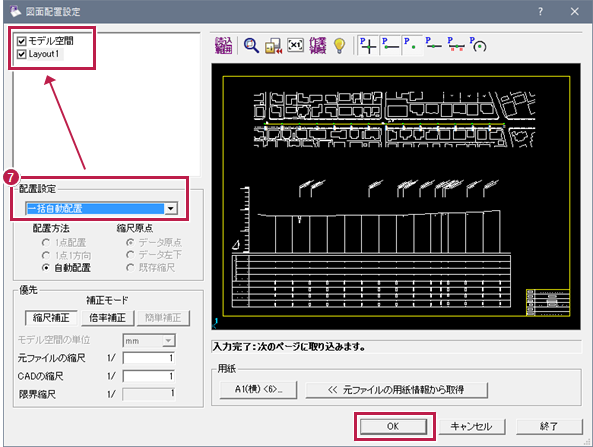

  7. ［配置設定］で「一括自動配置」を選択し、取り込みたいレイアウトをすべてONにして［OK］をクリックします。

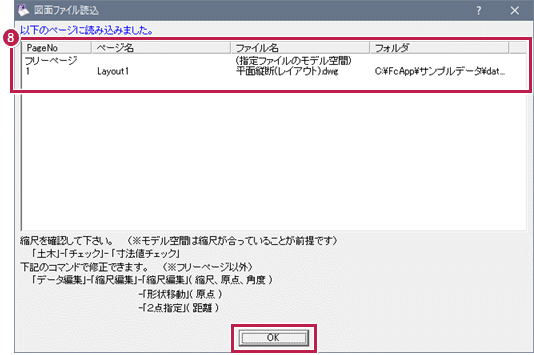

  8. 「モデル空間」のデータはフリーページに、「レイアウト」のデータはページに取り込まれます。

■「モデル」＋「レイアウト」を取り込む方法（※「ビューポート」も取り込む場合）

  1. インプットバーの［フリーページ］をONにします。
  2. ［ファイル］－［外部ファイル設定］をクリックします。

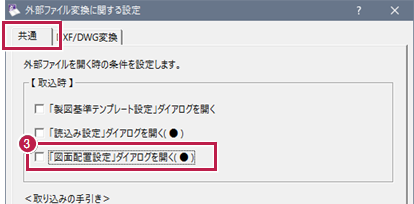

  3. ［共通］タブで［図面配置設定ダイアログを開く（●）］をOFFにします。
  4. ［DXF/DWG変換］タブで［フリーページに取り込む（※フリーページが表示OFFでは無効）］をONにして［OK］をクリックします。
  5. ［ファイル］－［外部ファイルを開く］をクリックします。
  6. ファイルを選んで［開く］をクリックします。
  7. 「モデル空間」のデータはフリーページに、「レイアウト」のデータはページに取り込まれます。

■取り込んだ「ビューポート」を確認する方法

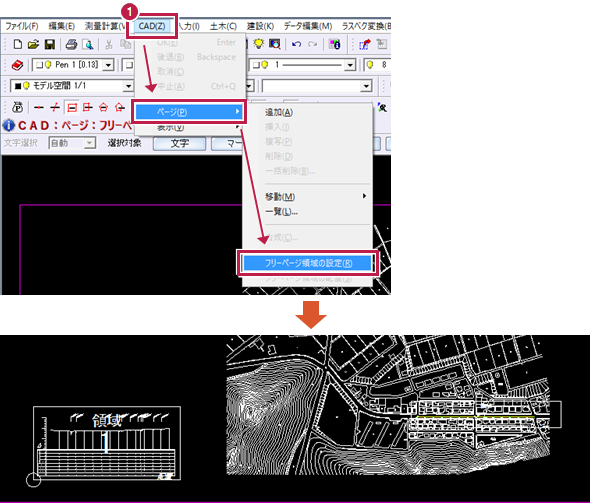

  1. フリーページでの確認は、［CAD］－［ページ］－［フリーページ領域の設定］でおこないます。

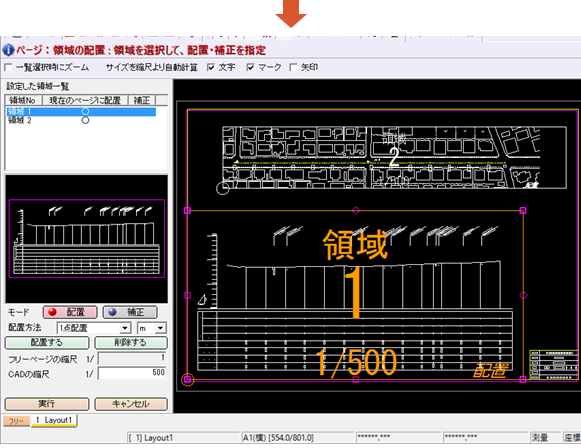

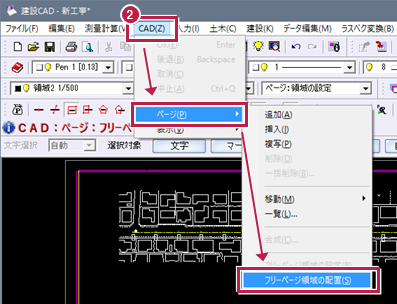

  2. ページでの確認は、［CAD］－［ページ］－［フリーページ領域の配置］でおこないます。

メモ
  • ドロップして取り込みする方法でも同様に取り込めます。
