Q：《建設CAD》の図面データをGoogle Earthに出力して確認するにはどうしたらよいですか。
A：［ファイル］－［その他外部ファイル］－［Google Earth出力］をおこなってください。Google Earthがインストールされていれば、ファイル出力後にGoogle
Earthを起動して表示します。
操作方法

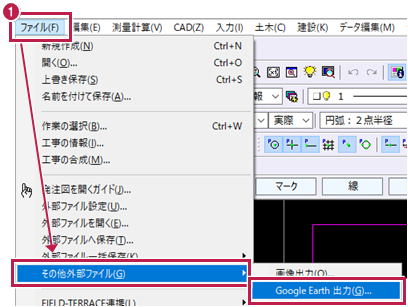

- ［ファイル］－［その他外部ファイル］－［Google Earth出力］をクリックします。

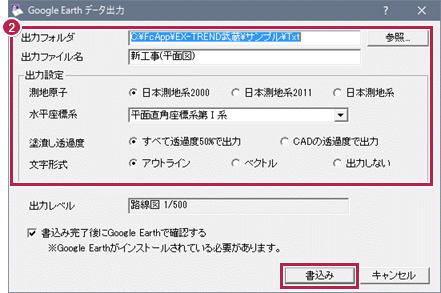

- ［出力フォルダ］［出力ファイル名］などを設定して［書込み］をクリックします。
※Google Earthがインストールされていれば、ファイル出力後にGoogle Earthを起動して表示します。
メモ
- 現在の縮尺が「用紙系1/1」の場合はエラーメッセージが表示されます。図面の座標系、縮尺を確認して出力してください。
- 線を太く表現したい場合は、［設定］－［ペン設定］の［線幅有効］をONにして、CAD上でも太く表示した状態で出力してください。ただし、太さは同じにはならないため、極端に太くしてください。
