Q：《建設CAD》で図面を回転しようとすると文字も一緒に回転します。文字は回転しないようにするにはどうしたらよいですか。
A：［データ編集］－［回転］あるいは［データ編集］－［移動］－［移動回転］で、インプットバーの［詳細設定］にある［文字の描画方向を回転］［1文字の描画方向を回転］をOFFにしてください。

■［データ編集］－［回転］で図形を回転する場合

■［データ編集］－［移動］－［移動回転］で2点を指定して図形を移動回転する場合

操作方法

■［データ編集］－［回転］で図形を回転する場合

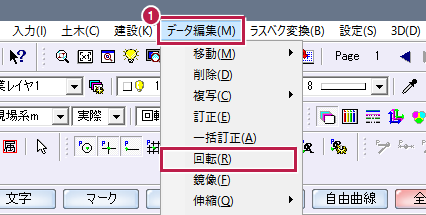

  1. ［データ編集］－［回転］をクリックします。
  2. 回転させる図形を選択します。

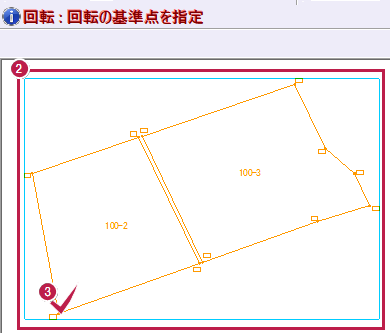

  3. 回転の基準点をクリックします。
  4. インプットバーの［詳細設定］をクリックします。

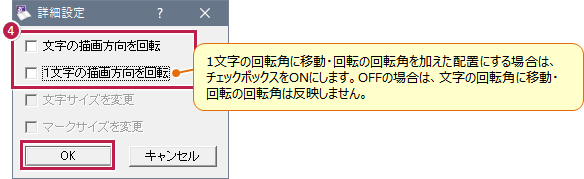

  5. ［文字の描画方向を回転］をOFFにして、［OK］をクリックします。

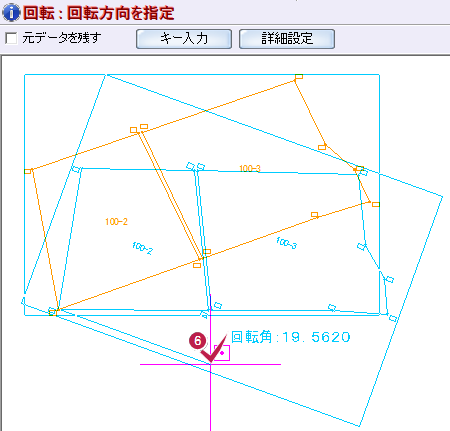

  6. 回転させる方向をクリックします。

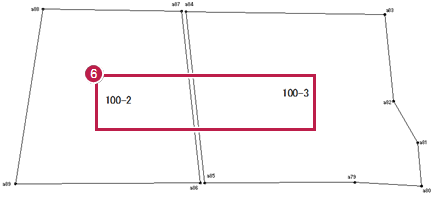

  7. 図形の回転後に文字列が回転していないことを確認します。

■［データ編集］－［移動］－［移動回転］で2点を指定して図形を移動回転する場合

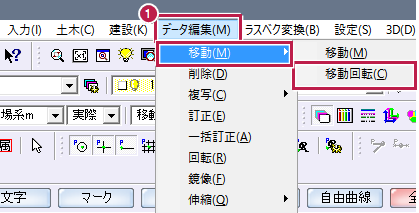

  1. ［データ編集］－［移動］－［移動回転］をクリックします。
  2. 回転させる図形を選択します。
  3. インプットバーの［詳細設定］をクリックします。
  4. ［文字の描画方向を回転］と［1文字の描画方向を回転］をOFFにして、［OK］をクリックします。

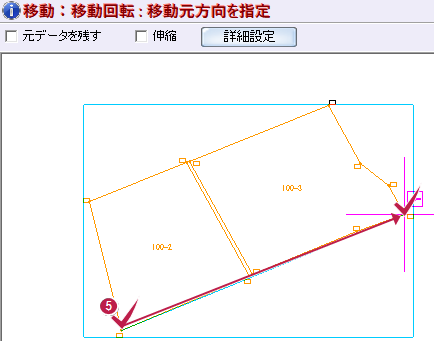

  5. 回転させる基準点と方向をクリックします。

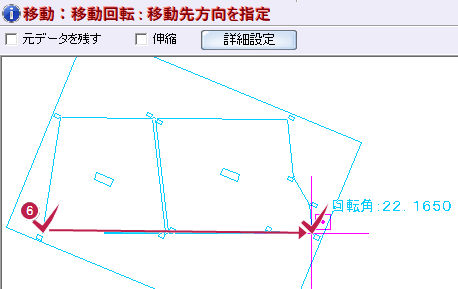

  6. 配置基準点と方向をクリックします。

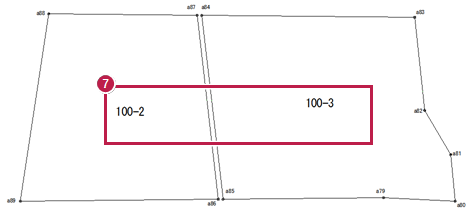

  7. 図形の回転後に文字列が回転していないことを確認します。
メモ
  • 角度を指定して回転したい場合はこちらを参照してください。
  • 縮尺の違う図面を2点同士で重ね合わせる場合はこちらを参照してください。
