CAD（測量計算） > 線形・縦横断
プログラム名 建設CAD Ver. Ver.18 ID M002890 更新日 2018/04/10
Q：《縦断線形》で［縦断図］を作成しましたが、縦断表の項目名や縦断図の目盛りの文字サイズを変更するにはどうしたらよいですか。
A：［形状図配置］の［作図設定］でそれぞれ変更してください。
    縦断表の設定は、《縦断線形》の［形状図配置］でおこないます。

操作方法

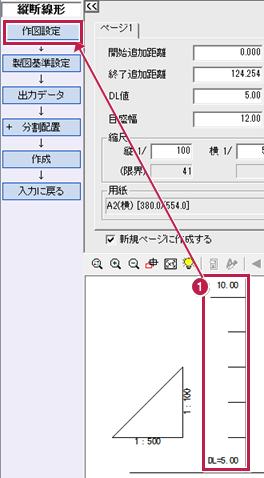

  1. ［DL］と［目盛り］の文字サイズを変更するため、［作図設定］をクリックします。
  2. ［縦線・縮尺・DL・目盛］タブをクリックします。
  3. ［DL］と［目盛値］の文字サイズを変更して、［設定］をクリックします。
  4. ［DL］と［目盛値］の文字サイズが変更されたことを確認します。

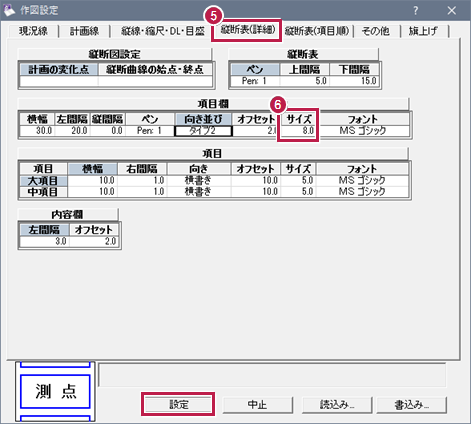

  5. ［項目欄］の文字サイズを変更するため、［作図設定］の［縦断表（詳細）］タブをクリックします。
  6. ［項目欄］の［サイズ］を変更して、［設定］をクリックします。

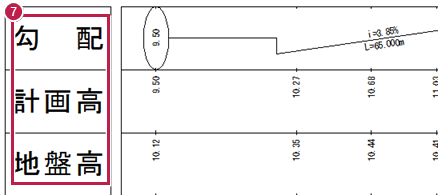

  7. ［項目欄］の文字サイズが変更されたことを確認します。

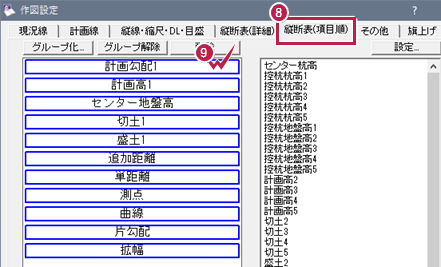

  8. 縦断表の項目内の文字サイズを変更するため、［作図設定］の［縦断表（項目順）］タブをクリックします。
  9. 変更する項目をダブルクリックします。

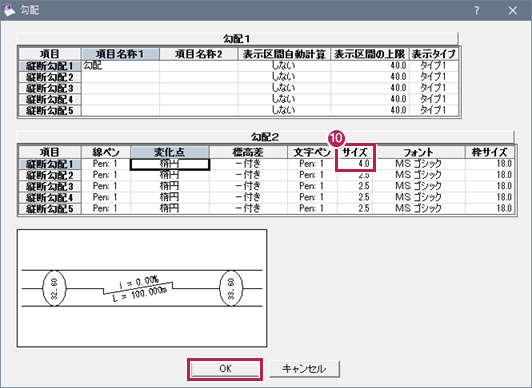

  10. ［サイズ］を変更して［OK］をクリックします。

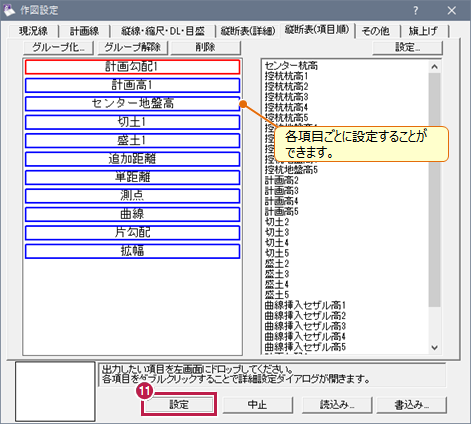

  11. ［設定］をクリックします。

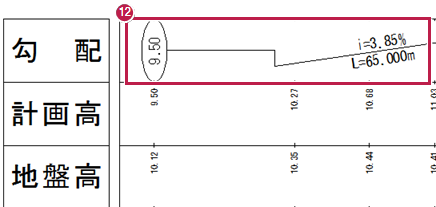

  12. 縦断表の項目内の文字サイズが変更されたことを確認します。
  13. ［作成］をクリックして縦断図を作成します。
メモ
  • 縦断表の項目の設定はこちらを参照してください。
