CAD（汎用） > DXF/DWG
プログラム名 建設CAD Ver. Ver.18 ID M002902 更新日 2018/04/10
Q：《建設CAD》で作成した図面をDWG（DXF）出力すると、図面がかなり小さくなってしまいます。どうしたらよいですか。
A：［外部ファイルへ保存］で［詳細設定を行う］をONにして［座標系の変換］の設定を確認して出力してください。

出力時に［座標系の変換］をONにした場合、選択する［縮尺］と［単位］の設定によって図面が小さく出ることがあります。

操作方法

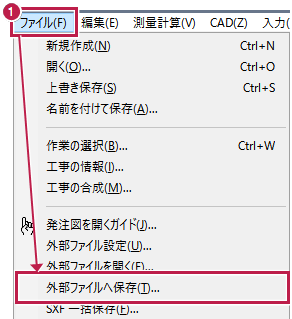

  1. ［ファイル］－［外部ファイルへ保存］をクリックします。

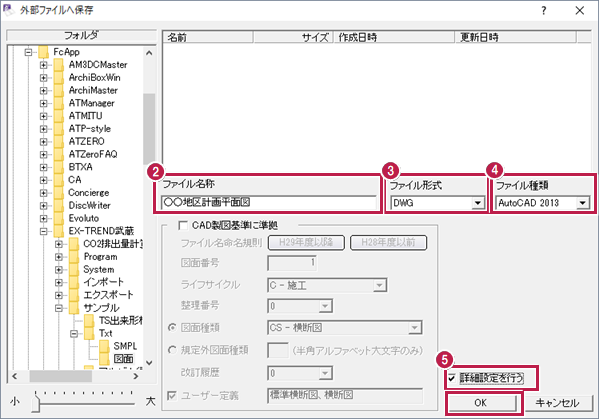

  2. ファイル名を入力します。
  3. ［ファイル形式］を選択します。
  4. ［ファイル種類］を選択します。
  5. ［詳細設定を行う］をONにして［OK］をクリックします。

■1/500（用紙）のサイズで出力したい場合

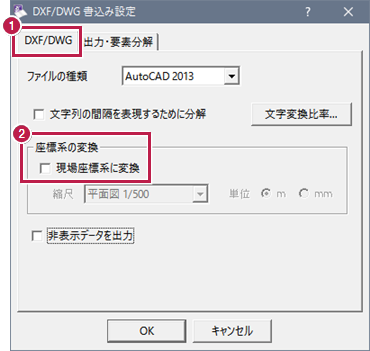

  1. ［DXF/DWG］タブをクリックします。
  2. ［座標系の変換］で［現場座標系に変換］をOFFにします。

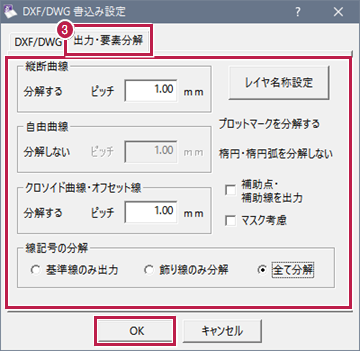

  3. ［出力・要素分解］タブの設定をして、［OK］をクリックします。

■1/1（実寸）のサイズで出力したい場合

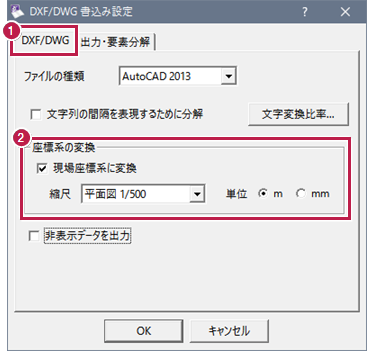

  1. [DXF/DWG]タブをクリックします。
  2. ［座標系の変換］で［現場座標系に変換］をON、［縮尺］は「1/500」を選択します。
    ※［単位］は読み込み側で使用したい単位を選択してください。
    （例）1/500で6m（用紙上3mm）の線
    単位を［m］にした場合：6×500／1000＝3
    単位を［mm］にした場合：6×500＝3000
  3. [出力・要素分解]タブの設定をして、[OK]をクリックします。
