Q：《建設CAD》でDWG（DXF）データを読み込むと塗り潰しがベタ塗りになります。もともと透過して後ろが見えていたので、元の状態にするにはどうしたらよいですか。
A：DWGやSXFのデータ形式には、「塗潰し（ハッチング）」の透過情報はありません。読み込み後に武蔵の機能を使ってプログラムで透過設定をおこなってください。

操作方法

  1. ［設定］－［基本設定］をクリックします。

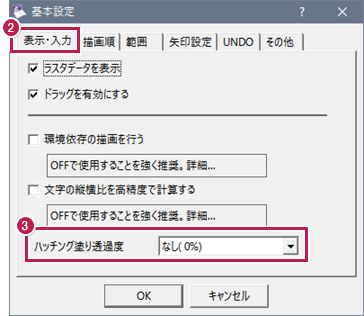

  2. ［表示・入力］タブの［ハッチング塗り透過度］を設定してください。
    操作方法はこちらを参照してください。
メモ
  • DWG（DXF）やSXF形式のファイルに変換すると、「塗潰し」要素のデータは「ハッチング」要素になります。
