プログラム名 建設CAD Ver. Ver.18 ID M002904 更新日 2018/04/10
Q：《建設CAD》からDWG（DXF）に変換すると塗り潰しがベタ塗りになります。透過したまま出力するにはどうしたらよいですか。
A：DWGやSXFの形式には、塗り潰し（ハッチング）の透過情報はありません。塗り潰しの色を薄くするか、ハッチングの網掛けなどを使用してください。
    武蔵で塗り潰し（ハッチングの塗潰し）を透過設定し、DWG（DXF）形式やSXF形式（SFC/P21など）に変換すると、透過の情報はなくなります。
    これは、DWG（DXF）やSXFに透過という情報がないためです。
    そのまま表現はできないため、塗り潰しの色自体を薄い色にするか、「塗潰し」ではなく、「ハッチング」の斜線や網掛けを入れてください。

操作方法

■塗り潰しの色を薄くする方法

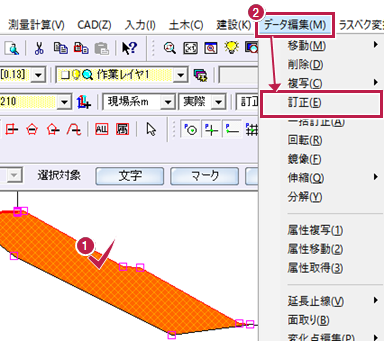

  1. 塗り潰しを選択します。
  2. ［データ編集］－［訂正］で色を変更してください。操作方法はこちらを参照してください。

■塗り潰しを消してハッチングで網掛けする方法

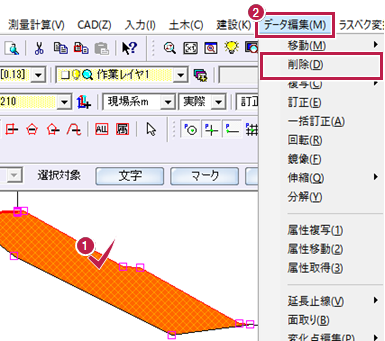

  1. 塗り潰しを選択します。
  2. ［データ編集］－［削除］で削除します。操作方法はこちらを参照してください。

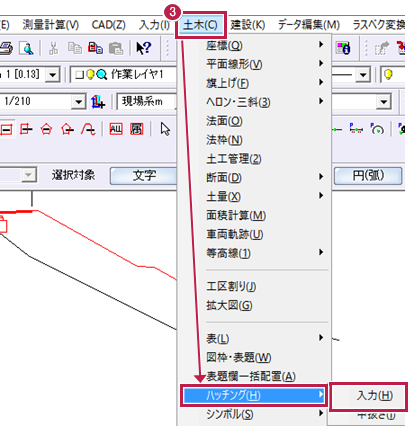

  3. ［土木］－［ハッチング］－［入力］で入力します。操作方法はこちらを参照してください。
