Q:《建設CAD》で中抜きがある図形の面積を確認するにはどうしたらよいですか。
A:中抜き部分の中ほどから図形の外まで線を描き、[ツール]-[計測]-[面積]の[閉合図形]で面積を求めてください。

操作方法

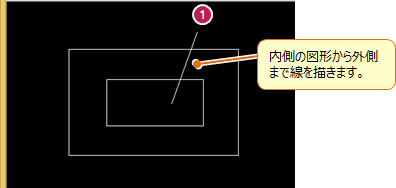

  1. 中抜き部分の中ほどから、図形の外までの線を1本入力します。

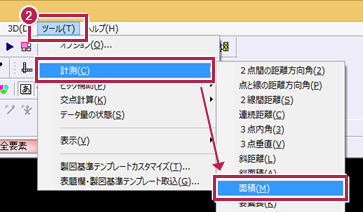

  2. [ツール]-[計測]-[面積]をクリックします。

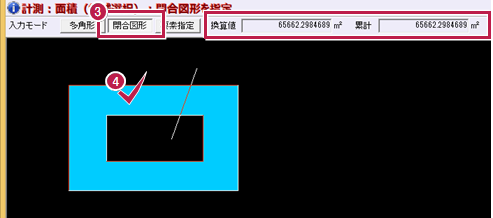

  3. インプットバーの[閉合図形]をONにします。
  4. 閉合領域をクリックすると、面積が表示されます。面積の計測後は、最初に描いた線を削除してください。
