Q:《建設CAD》でラスタの上に配置した文字が、ラスタと色がかぶって見えにくい場合はどうしたらよいですか。
A:[システムカラー設定]で[背景色]を変更してください。
    文字や線の色は背景色と同色の場合反転します([カラーパレット設定]でON・OFFします)。
    背景色が「黒」の場合、文字や線を「黒」で描く設定にすると反転して「白」で表示します。
    ラスタが白っぽいと反転した「白」とかぶって文字や線が見えなくなるため、文字や線の色を別の色に変更する必要があります。

操作方法

■[カラーパレット設定]で反転をOFFにする方法

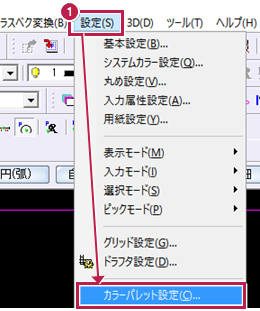

  1. [設定]-[カラーパレット設定]をクリックします。

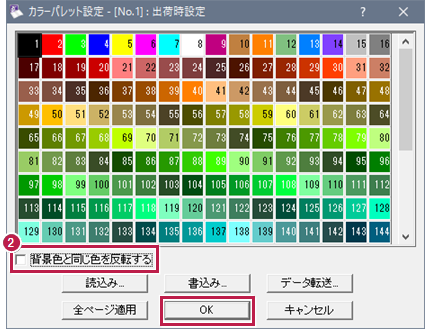

  2. 「背景色と同じ色を反転する」をOFFにして、[OK]をクリックします。

■[システムカラー設定]で[背景色]を変更する方法

  1. [設定]-[システムカラー設定]をクリックします。
  2. [背景色]を「白」にして、[OK]をクリックします。

■文字や線の色を変更する方法

    [データ編集]-[訂正]や[一括訂正]で変更します。操作方法はこちらを参照してください。
