CAD（汎用） >縮尺編集
プログラム名 建設CAD Ver. Ver.18 ID M002136 更新日 2018/04/10
Q：任意位置のXY座標値を（0,0）としたい。
A：［設定］－［縮尺追加］の［CAD指定］で、任意位置と任意位置からの⊿X、⊿Yがわかる点を選択して縮尺を追加してください。

操作方法

  1. ［設定］－［縮尺追加］をクリックします。
  2. ［CAD指定］をクリックします。

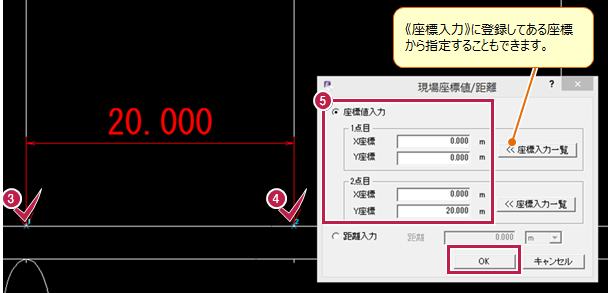

  3. XY（0,0）とする任意位置をクリックします。
  4. 任意位置からの⊿X、⊿Yがわかる点をクリックします。
  5. ［座標値入力］をONにして、1点目のXY座標を（0,0）とし、2点目のXY座標値を入力して［OK］をクリックします。
  6. ［OK］をクリックします。
