Q：NO杭とNO杭の間に、中間点（プラス杭）を設定する方法を教えて下さい。
A：［センター表示］－［データ入力］－［プラス杭］で、［杭No］と［+距離］を入力してください。

操作方法

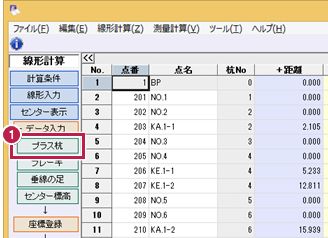

  1. ［センター表示］で、［データ入力］－［プラス杭］をクリックします。

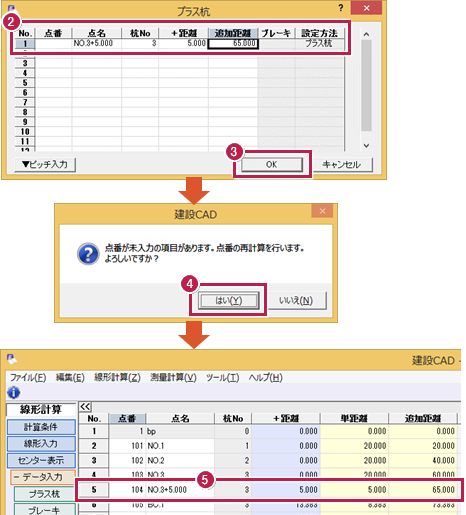

  2. ［杭No］と［+距離］を入力すると、［点名］と［追加距離］が自動入力されます。
  3. ［OK］をクリックします。
  4. ［はい］をクリックします。
  5. プラス杭が追加されます。
メモ

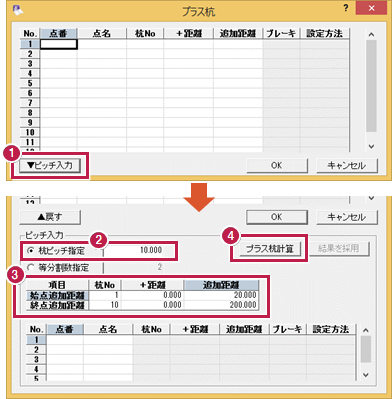

  • ［ピッチ入力］をクリックして、開始位置・終了位置・ピッチなどを設定して作成することもできます。
  1. ［ピッチ入力］をクリックします。
  2. ここでは、［杭ピッチ指定］をONにしてピッチを設定します。
  3. ［始点追加距離］［終点追加距離］を入力して、プラス杭の設置区間を設定します。

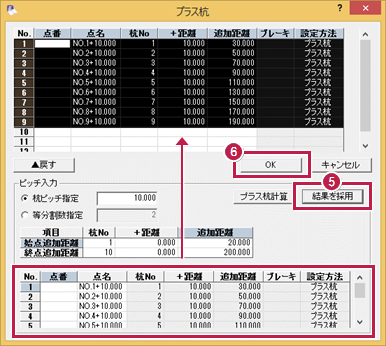

  4. ［プラス杭計算］をクリックすると、計算結果が下に表示されます。
  5. ［結果を採用］をクリックして、計算結果を上に反映します。
  6. ［OK］をクリックすると、中間点を作図します。
