CAD（測量計算） >出来形展開図
プログラム名 建設CAD Ver. Ver.18 ID M002179 更新日 2018/04/10
Q：《舗装展開図》で作図したデータを分割して配置するには、どうしたらよいですか。
A：［舗装展開図］－［形状図配置］で、［指定測点毎に展開図を分割］にチェックを入れ、分割したい箇所の測点にチェックを付けて配置してください。

操作方法

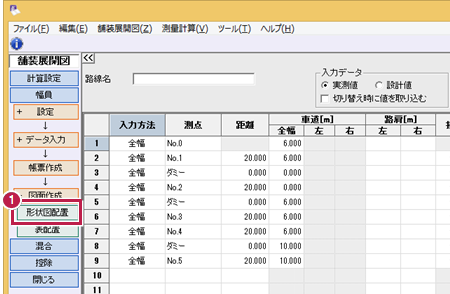

  1. 《舗装展開図》で［形状図配置］をクリックします。

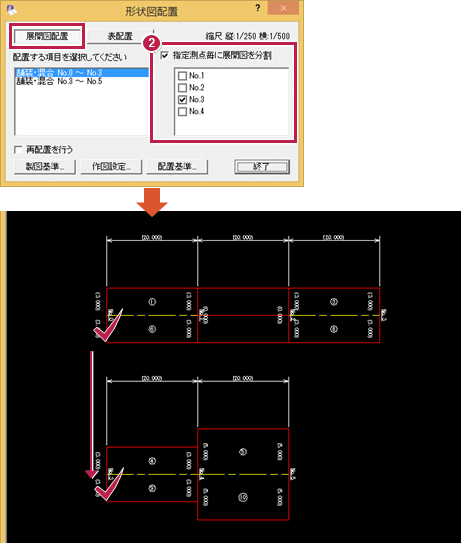

  2. ［指定測点毎に展開図を分割］のチェックを入れ、分割したい箇所で測点にチェックを入れます。
    CAD上で任意の位置を指定して配置します。
