CAD（測量計算） >座標計算
プログラム名 建設CAD Ver. Ver.18 ID M002044 更新日 2018/04/10
Q：CADで必要な座標だけを拾って、座標一覧表を作りたい。
A：［測量計算］－［座標プロット］で、必要な座標だけを抽出して帳票を作成してください。

操作方法

  1. ［測量計算］－［座標プロット］をクリックしてデータを開きます。

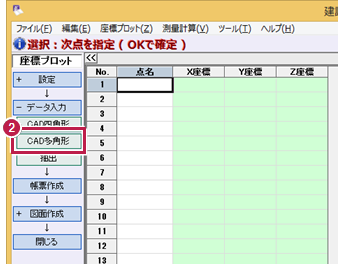

  2. 必要な座標を抽出します。ここでは、［データ入力］－［CAD多角形］を使用してCADから範囲抽出します。

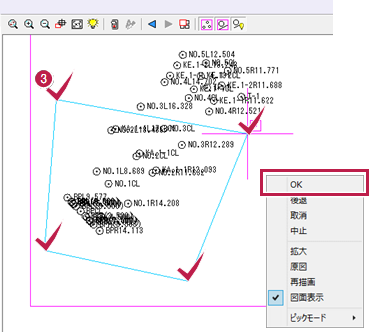

  3. プロット画面上で、抽出する範囲を多角形指定して、右クリックの［OK］をクリックします。

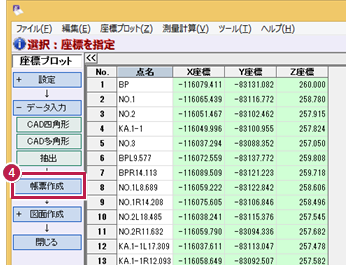

  4. ［帳票作成］をクリックします。

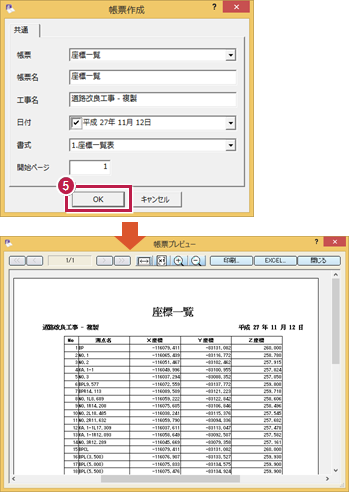

  5. ［OK］をクリックします。
    座標一覧表が作成されます。印刷やExcelへの出力が可能です。
メモ

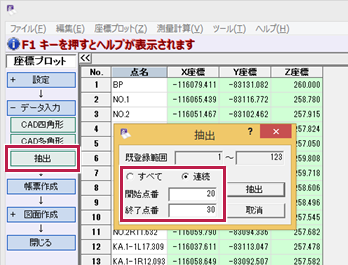

  • ［データ入力］－［抽出］では、開始点番・終了点番を指定して抽出することも可能です。
